专利号: 2021215403388
申请人: 泉州振科技术服务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-05-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

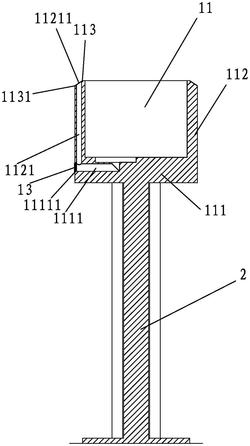

1.一种安全阀芯座,包括芯座主体,所述芯座主体具有盛装阀芯的盛装腔,所述盛装腔具有处于阀芯下方的底壁和处于阀芯侧面与龙头壳体的内侧面相对应的芯座侧壁,所述芯座侧壁具有朝向龙头壳体的龙头出水口的对应侧壁;所述底壁形成有与阀芯出水口连通的底壁通道;其特征在于:所述芯座侧壁形成有沿上下方向延伸的侧壁通道,所述侧壁通道与所述底壁通道连通。2.根据权利要求1所述的安全阀芯座,其特征在于:所述底壁通道包括与阀芯出水口连通的底壁入水端和与侧壁通道连通的底壁出水端;所述侧壁通道包括与所述底壁出水端连通的侧壁入水端和与龙头出水口连通的侧壁出水端,所述侧壁出水端高于所述底壁出水端。3.根据权利要求2所述的安全阀芯座,其特征在于:所述对应侧壁具有处于上端的对应上端面,所述对应上端面由上至下逐渐向外朝对应的龙头壳体方向倾斜设置。4.根据权利要求3所述的安全阀芯座,其特征在于:所述侧壁出水端贯穿至所述对应上端面形成上端口。5.根据权利要求4所述的安全阀芯座,其特征在于:所述对应上端面形成有围绕所述上端口的密封部件。6.根据权利要求5所述的安全阀芯座,其特征在于:所述密封部件包括密封圈。7.根据权利要求6所述的安全阀芯座,其特征在于:所述对应上端面形成有容置所述密封圈的密封槽。8.根据权利要求7所述的安全阀芯座,其特征在于:所述侧壁通道的横截面为圆形、长方形或与芯座侧壁的横截面弧度相应的长条弧形。9.根据权利要求7所述的安全阀芯座,其特征在于:所述芯座侧壁的上端由下至上逐渐变细形成上细下粗的锥面,所述对应上端面形成于所述锥面上。10.根据权利要求2‑9中任一项所述的安全阀芯座,其特征在于:所述底壁出水端贯穿至所述底壁的侧面形成侧口。11.根据权利要求10所述的安全阀芯座,其特征在于:所述侧口配设有密封盖。12.根据权利要求11所述的安全阀芯座,其特征在于:所述密封盖为橡胶盖。13.根据权利要求12所述的安全阀芯座,其特征在于:所述密封盖抵顶于龙头壳体的内侧面上。14.根据权利要求2‑9中任一项所述的安全阀芯座,其特征在于:所述芯座主体为直圆筒状、直方筒状、上小下大的圆锥状或上小下大的四方锥状。15.根据权利要求14所述的安全阀芯座,其特征在于:所述芯座主体还设有与龙头壳体相配合的第一导向限位部。16.根据权利要求15所述的安全阀芯座,其特征在于:所述第一导向限位部包括形成于所述芯座侧壁上且由上至下逐渐向外朝对应的龙头壳体方向倾斜设置的第一导向斜面。17.根据权利要求1‑6中任一项所述的安全阀芯座,其特征在于:还包括连接于芯座主体下方的导水管。18.一种配合权利要求4‑17中任一项安全阀芯座的龙头壳体,其特征在于:包括壳体内侧面,所述壳体内侧面具有与对应侧壁相对应的对应内侧面,所述对应内侧面形成有与上端口相对应连通的龙头出水口,所述对应内侧面具有与对应上端面相对应的对接面,所述

龙头出水口形成于所述对接面上,所述对接面由下至上逐渐向内朝芯座主体方向倾斜设置。19.根据权利要求18所述的龙头壳体,其特征在于:所述对接面与对应上端面相平行并抵顶密封圈。20.根据权利要求18所述的龙头壳体,其特征在于:所述壳体内侧面与芯座侧壁相匹配。21.根据权利要求19所述的龙头壳体,其特征在于:所述壳体内侧面设有与芯座主体的第一导向限位部相配合的第二导向限位部。22.根据权利要求21所述的龙头壳体,其特征在于:所述第二导向限位部包括由下至上逐渐向内朝芯座主体方向倾斜设置的第二导向斜面。23.根据权利要求22所述的龙头壳体,其特征在于:所述第二导向斜面与第一导向斜面相平行。24.一种基于权利要求1‑17中任一项安全阀芯座的水龙头,其特征在于:包括相配合安装在一起的阀芯座和龙头壳体。25.一种基于权利要求18‑23中任一项龙头壳体的水龙头,其特征在于:包括相配合安装在一起的阀芯座和龙头壳体。26.根据权利要求25所述的水龙头,其特征在于:所述龙头壳体的内侧面和密封盖抵顶在一起。
