专利号: 2021215618411
申请人: 王剑红
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2023-10-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

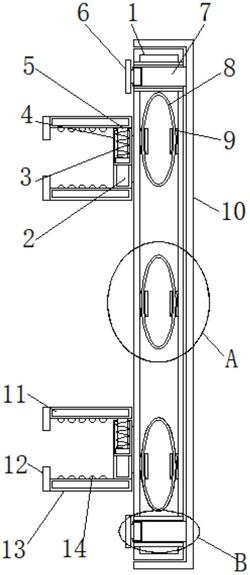

1.一种建筑工程墙体外置保温板材幕墙,包括幕墙主体(1),其特征在于:所述幕墙主体(1)左侧焊接有安装板(2),两组所述安装板(2)下端皆焊接有第二夹板(13),所述安装板(2)中部上端皆开设有第一弹簧(3),所述第一弹簧(3)皆内嵌有连接杆(5),所述连接杆(5)表面皆套装有弹簧槽(4),所述弹簧槽(4)一端皆焊接在第一弹簧(3)上,所述弹簧槽(4)的另一端皆焊接在连接杆(5)上,且连接杆(5)皆内嵌在第一弹簧(3)内,所述连接杆(5)上端皆焊接有第一夹板(11),所述第一夹板(11)和第二夹板(13)左侧皆焊接有限位板(12)。

2.根据权利要求1所述的一种建筑工程墙体外置保温板材幕墙,其特征在于:所述幕墙主体(1)四周皆贯穿有插杆(7),八组所述插杆(7)左侧皆开设有转槽(16),且转槽(16)皆内嵌有转块(17),所述转块(17)左侧皆焊接有连接块(15),且连接块(15)左侧皆焊接有限位块(6),所述插杆(7)右侧皆焊接有套壳(10),所述套壳(10)套装在幕墙主体(1)表面。

3.根据权利要求1所述的一种建筑工程墙体外置保温板材幕墙,其特征在于:所述幕墙主体(1)内壁皆焊接有固定块(9),所述固定块(9)中部皆贯穿有第二弹簧(8)。

4.根据权利要求1所述的一种建筑工程墙体外置保温板材幕墙,其特征在于:所述第一夹板(11)和第二夹板(13)内壁皆热熔贴合有摩擦块(14)。

5.根据权利要求2所述的一种建筑工程墙体外置保温板材幕墙,其特征在于:所述幕墙主体(1)四周皆开设有腰形孔,所述限位块(6)皆设置为腰形孔,所述限位块(6)设置的腰形块表面直径与幕墙主体(1)四周开设的腰形孔内壁直径相等。

6.根据权利要求3所述的一种建筑工程墙体外置保温板材幕墙,其特征在于:所述第二弹簧(8)皆设置为弧形,所述固定块(9)中部皆开设有弧形凹槽,所述固定块(9)中部开设的弧形凹槽内壁弧度与第二弹簧(8)的表面弧度相等。

7.根据权利要求2所述的一种建筑工程墙体外置保温板材幕墙,其特征在于:所述转块(17)皆设置为圆饼形,所述转槽(16)皆设置为圆饼形凹槽,所述转槽(16)设置的圆饼形凹槽内壁直径与转块(17)设置的圆饼形表面直径相等。
