专利号: 2021215712038
申请人: 吴江市欧诗金属招牌材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 信号装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

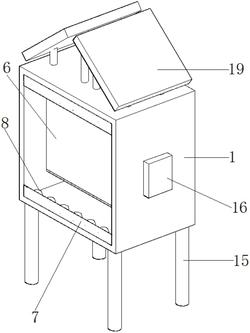

1.一种便于夜间识别的城市交通导视牌,包括防护框(1)和两个照明部件,其特征在于,所述防护框(1)顶部内壁一边中部和底部内壁一边中部均固定有第一电动伸缩杆(2),且两个第一电动伸缩杆(2)的活塞杆底端均固定有调节块(3),两个所述调节块(3)的一侧外壁均固定有第二电动伸缩杆(4),且第二电动伸缩杆(4)的活塞杆一端均固定有L形夹板(5),两个所述L形夹板(5)之间设置有导视牌(6),两个所述照明部件分别固定于防护框(1)开口处顶部内壁和底部内壁,所述防护框(1)的顶部外壁固定有两个对称分布的支架(9),且支架(9)的顶部外壁固定有呈斜状分布的光伏板(10),所述防护框(1)的背面外壁中部固定有固定箱(11),且固定箱(11)的一边外壁开设有卡口,所述卡口的内壁卡接有密封盖(12),且固定箱(11)的一边内壁固定有蓄电池(13),所述密封盖(12)通过螺栓与固定箱(11)固定连接,所述防护框(1)的一侧外壁中部设置有光敏传感器(16),且光敏传感器(16)的信号端通过信号线连接有微处理器。

2.根据权利要求1所述的一种便于夜间识别的城市交通导视牌,其特征在于,两个所述照明部件均包括三角块(7),且两个三角块(7)分别与防护框(1)的开口处顶部内壁和底部内壁固定连接,三角块(7)靠近导视牌(6)的斜面外壁固定有等距离分布的照明灯(8)。

3.根据权利要求1所述的一种便于夜间识别的城市交通导视牌,其特征在于,所述调节块(3)与防护框(1)的内壁形成滑动配合,且两个L形夹板(5)不与照明灯(8)相接触。

4.根据权利要求1所述的一种便于夜间识别的城市交通导视牌,其特征在于,所述L形夹板(5)与导视牌(6)之间设置有防滑垫,且导视牌(6)与防护框(1)的内壁形成滑动配合。

5.根据权利要求1所述的一种便于夜间识别的城市交通导视牌,其特征在于,所述防护框(1)的底部外壁固定有四个呈矩形分布的支柱(15),且防护框(1)的底部外壁中部开设有等距离分布的漏孔(14)。

6.根据权利要求1所述的一种便于夜间识别的城市交通导视牌,其特征在于,所述光伏板(10)通过逆变器与蓄电池(13)相连接,且第一电动伸缩杆(2)、第二电动伸缩杆(4)和照明灯(8)均通过导线连接有蓄电池(13),所述蓄电池(13)通过导线与微处理器相连接。
