专利号: 202121604842X
申请人: 长春工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

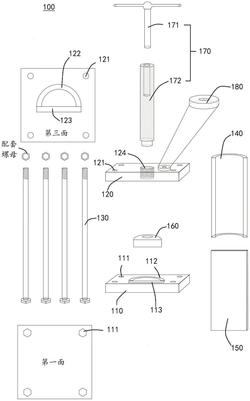

1.一种油页岩岩心加压保存装置,其特征在于,包括:底板,具有相对的第一面和第二面,所述第二面上还设有第一连接结构、第一板槽和第二板槽,所述第一板槽和所述第二板槽构成封闭图形;

顶板,具有相对的第三面和第四面,所述第三面与所述第二面相对,且所述第三面上对应设有第二连接结构、第三板槽和第四板槽,所述第三板槽和所述第四板槽构成封闭图形,且所述顶板上设有位于该封闭图形内的加压孔,所述第二连接结构与所述第一连接结构对应,所述第三板槽与所述第一板槽对应,所述第四板槽与所述第二板槽对应;

连接件,通过所述第一连接结构与所述第二连接结构连接在所述底板和所述顶板之间;

通道板,通过所述第一板槽和所述第三板槽连接在所述底板和所述顶板之间;

透明板,通过所述第二板槽和所述第四板槽连接在所述底板和所述顶板之间,且所述透明板与所述通道板之间密封连接,构成可观察通道;

加压板,嵌设于所述通道板与所述透明板构建的所述可观察通道内,且所述加压板的形状与所述可观察通道的截面形状一致;

加压机构,用于穿过所述加压孔与所述加压板连接,通过将外力传导至所述加压板,以压缩加压空间,实现对存储于所述加压空间内的油页岩岩心的加压保存,其中,所述加压空间由所述底板、所述可观察通道和所述加压板围成。

2.根据权利要求1所述的油页岩岩心加压保存装置,其特征在于,所述通道板为弧形钢板,对应的,所述第一板槽和所述第三板槽均为弧形槽。

3.根据权利要求1所述的油页岩岩心加压保存装置,其特征在于,所述透明板为钢化玻璃板,对应的,所述第二板槽和所述第四板槽均为条形槽。

4.根据权利要求1所述的油页岩岩心加压保存装置,其特征在于,所述顶板的第四面设有气泡水平仪。

5.根据权利要求1所述的油页岩岩心加压保存装置,其特征在于,所述连接件为两端设有螺纹的螺纹杆,所述第一连接结构为嵌设有配套螺母的螺纹孔,所述第二连接结构为通孔,

所述螺纹杆的一端与螺纹孔连接,所述螺纹杆的另一端设有限位件,将所述螺纹杆的另一端穿过所述通孔与外部的配套螺母连接,以通过所述限位件和配套螺母对所述顶板进行固定。

6.根据权利要求1所述的油页岩岩心加压保存装置,其特征在于,所述加压机构包括加压操作件和加压传动件,

所述加压操作件与所述加压传动件连接;

所述加压传动件穿过所述加压孔与所述加压板连接;

通过对所述加压操作件的操作,使得所述加压传动件将动力传动至所述加压板,实现对所述加压空间的空间大小改变,从而改变所述加压空间内的压力。

7.根据权利要求6所述的油页岩岩心加压保存装置,其特征在于,所述加压传动件为加压螺丝钉,对应的,所述加压孔为螺纹孔,所述加压操作件为与所述加压螺丝钉匹配的螺丝刀。
