专利号: 2021216140407
申请人: 中科智谷(山东)科技集团有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

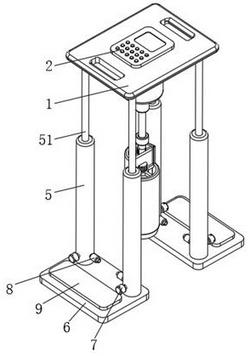

1.建筑工程用取土采样装置,包括安装板(1),其特征在于:所述安装板(1)的两侧均开设有长孔,所述安装板(1)的下侧设有若干组沿竖直方向伸缩的伸缩组件,所述安装板(1)下侧的中部固定有驱动组件,所述驱动组件的驱动轴上设有取样组件(4),所述取样组件(4)包括两个滑动卡接在一起的弧形板(41),且两个弧形板(41)卡接后呈圆管状,所述弧形板(41)的下侧开设有安装槽,所述安装槽内固定有弧形的切刀(42),所述弧形板(41)的上侧固定有T型的连接架(43),所述连接架(43)上侧设有半圆柱(44),所述半圆柱(44)与驱动组件的驱动轴固定连接,所述半圆柱(44)的侧面开设有第一螺纹,所述驱动轴外侧滑动套设有连接帽(46),所述连接帽(46)的内侧开设有与第一螺纹适配的第二螺纹。

2.根据权利要求1所述的建筑工程用取土采样装置,其特征在于:所述驱动组件包括电机(3)、联轴器(31)和传动杆(32),所述电机(3)固定在安装板(1)的下侧,所述传动杆(32)通过联轴器(31)固定在电机(3)的输出轴上,所述半圆柱(44)与传动杆(32)的端部固定连接,所述安装板(1)的上侧设有开关组(2),所述电机(3)的输入端与开关组(2)的输出端电连接,所述开关组(2)的输入端与外部电源的输出端电连接。

3.根据权利要求1所述的建筑工程用取土采样装置,其特征在于:所述伸缩组件包括圆筒(5),所述圆筒(5)通过上侧的滑孔滑动安装有移动杆(51),所述移动杆(51)的下端固定有与圆筒(5)内壁接触的活塞(52),所述圆筒(5)的下端开设有与其内腔连通的通孔。

4.根据权利要求3所述的建筑工程用取土采样装置,其特征在于:所述通孔包括进气孔和出气孔,所述进气孔内设有单向进气阀(8),所述出气孔内设有泄压阀(7),所述圆筒(5)的下侧固定有支撑板(6),所述支撑板(6)的上侧设有对泄压阀(7)限位的踏板(9),所述支撑板(6)与踏板(9)之间设有弹性件(10)。

5.根据权利要求1所述的建筑工程用取土采样装置,其特征在于:所述弧形板(41)为半圆管状,且其中一个弧形板(41)的两侧均设有卡板(45),另一个弧形板(41)的两侧均开设有与卡板(45)适配的卡槽。
