专利号: 2021216469077
申请人: 黄敏
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

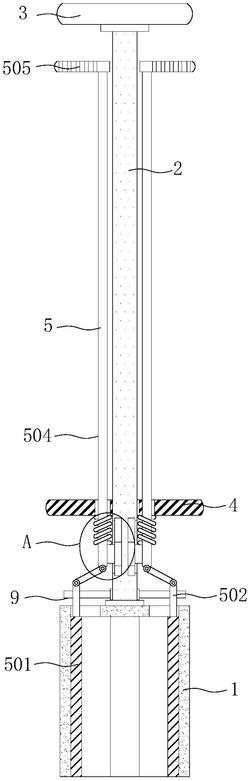

1.一种环境监测用土壤采样装置,包括取样圆筒(1)和夹持机构(5),其特征在于:取样圆筒(1)的顶部固定安装有立杆(2),立杆(2)的顶端固定安装有手持把手(3),立杆(2)的外壁套设有脚踩盘(4),取样圆筒(1)的底部为开口设置;

所述夹持机构(5)包括夹持组件和升降组件,升降组件竖直设置于夹持组件上方。

2.根据权利要求1所述的一种环境监测用土壤采样装置,其特征在于:所述夹持组件包括弧形夹持架(501)、连接块(502)和铰接杆(503),弧形夹持架(501)设置于取样圆筒(1)的内部,弧形夹持架(501)的数量为两组且呈中心对称,弧形夹持架(501)的外壁与取样圆筒(1)的内壁为相接触设置,取样圆筒(1)的顶部开设有两组活动槽,连接块(502)固定安装于弧形夹持架(501)的顶部,连接块(502)的一端穿过取样圆筒(1)上的活动槽延伸至取样圆筒(1)的上方并铰接安装有铰接杆(503);

所述升降组件包括升降杆(504)和手拉把手(505),升降杆(504)铰接安装于铰接杆(503)的一端,脚踩盘(4)的内部开设有开口,升降杆(504)的一端穿过脚踩盘(4)上的开口延伸至脚踩盘(4)的上方并固定安装有手拉把手(505)。

3.根据权利要求1所述的一种环境监测用土壤采样装置,其特征在于:所述立杆(2)的两侧外壁均开设有滑槽(6)且呈中心对称,滑槽(6)的内部滑动安装有滑块(7),滑块(7)的一侧外壁与升降杆(504)的一侧外壁固定连接。

4.根据权利要求2所述的一种环境监测用土壤采样装置,其特征在于:所述升降杆(504)的外壁套设有复位弹簧(8),复位弹簧(8)的顶端与脚踩盘(4)的底部固定连接,复位弹簧(8)的底端与滑块(7)的顶部固定连接。

5.根据权利要求3所述的一种环境监测用土壤采样装置,其特征在于:所述立杆(2)的两侧外壁均固定安装有限位杆(9)且呈中心对称,连接块(502)与限位杆(9)滑动安装。

6.根据权利要求2所述的一种环境监测用土壤采样装置,其特征在于:所述手拉把手(505)的外壁设置有防滑纹。
