专利号: 2021216594452
申请人: 江苏布鲁克自动化装备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

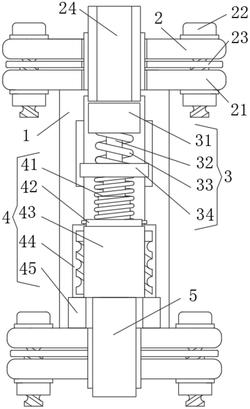

1.一种液动安全阀执行器,包括执行器主体(1),所述执行器主体(1)的上下两端均安装有密封组装机构(2),所述执行器主体(1)的顶端插设有液压机构(3),所述液压机构(3)包括连接座(34),且连接座(34)的底端连接有执行机构(4),所述执行机构(4)的底端连接有阀杆(5),其特征在于:所述执行机构(4)包括弹簧伸缩杆(41),所述连接座(34)的底端连接有弹簧伸缩杆(41),且弹簧伸缩杆(41)的底端连接有压座(42),所述压座(42)远离弹簧伸缩杆(41)的一端通过轴承连接有受力柱(43),且受力柱(43)的表面套设有螺套(44),所述受力柱(43)的底端与压力垫(45)相抵触。

2.根据权利要求1所述的一种液动安全阀执行器,其特征在于:所述压座(42)的表面设置有滑珠,所述压座(42)与执行器主体(1)组成滑动连接。

3.根据权利要求1所述的一种液动安全阀执行器,其特征在于:所述受力柱(43)的表面设置有外螺纹,且该螺纹与螺套(44)内壁表面内螺纹相适配,所述受力柱(43)与螺套(44)组成螺纹连接。

4.根据权利要求1所述的一种液动安全阀执行器,其特征在于:所述密封组装机构(2)包括法兰(21),所述执行器主体(1)的顶端固定连接有法兰(21),且法兰(21)的表面插设有螺栓(22),所述法兰(21)的内部贴合有防护垫(23),所述执行器主体(1)的顶端插设有进液口(24),且进液口(24)与执行器主体(1)的连接处设置有密封垫。

5.根据权利要求4所述的一种液动安全阀执行器,其特征在于:所述液压机构(3)包括活塞(31),所述进液口(24)的底端与活塞(31)相抵触,且活塞(31)远离连接座(34)的一端插设有活塞杆(32),所述活塞杆(32)的表面套设有强力弹簧(33),所述活塞杆(32)远离活塞(31)的一端固定连接有连接座(34)。

6.根据权利要求5所述的一种液动安全阀执行器,其特征在于:所述执行器主体(1)的内壁表面设置有环形滑槽,所述进液口(24)为圆形,所述进液口(24)与执行器主体(1)组成滑动连接。
