专利号: 2021216700108
申请人: 咸宁绿生农业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

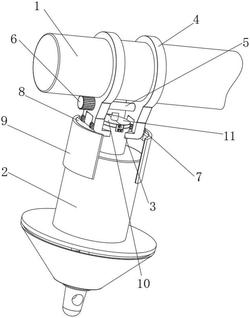

1.一种用于植保无人机农药喷洒的无刷离心喷头,包括无人机支撑架(1)和无刷离心喷头本体(2),其特征在于:所述无刷离心喷头本体(2)的外壁两侧均设置有两个相互平行的第一凹槽(3),所述无人机支撑架(1)的外表面活动套接有第一圆环固定块(4),所述无人机支撑架(1)的外表面固定套接有第二圆环固定块(15),所述第一圆环固定块(4)远离第二圆环固定块(15)的一侧开设有T型六角孔(16),所述T型六角孔(16)的内部活动套接有T型螺纹套管(5),所述第二圆环固定块(15)远离第一圆环固定块(4)的一侧活动贯穿有螺纹转杆(6),所述第一圆环固定块(4)远离无刷离心喷头本体(2)的一侧与第二圆环固定块(15)远离无刷离心喷头本体(2)的一侧均套管第一螺钉螺纹连接有矩形块(7),两个所述矩形块(7)的底部均焊接有连接块(8),所述连接块(8)远离第一圆环固定块(4)的一侧焊接有第一弧形块(9)。

2.根据权利要求1所述的一种用于植保无人机农药喷洒的无刷离心喷头,其特征在于:所述T型螺纹套管(5)的内部螺纹与螺纹转杆(6)外表面的螺纹相匹配,所述第一圆环固定块(4)靠近第二圆环固定块(15)的一侧尺寸和第二圆环固定块(15)靠近无刷离心喷头本体(2)的一侧尺寸均与第一凹槽(3)的内壁尺寸相适配,所述T型螺纹套管(5)远离第二圆环固定块(15)的一端形状与T型六角孔(16)的内部形状相同。

3.根据权利要求1所述的一种用于植保无人机农药喷洒的无刷离心喷头,其特征在于:所述无刷离心喷头本体(2)的顶部设置有第一半圆盖板(10),所述无刷离心喷头本体(2)的顶部设置有第二半圆盖板(11)。

4.根据权利要求3所述的一种用于植保无人机农药喷洒的无刷离心喷头,其特征在于:所述第一半圆盖板(10)的外表面两侧均固定安装有第二弧形块(12),所述第二弧形块(12)远离第二半圆盖板(11)的一侧活动贯穿有第一固定螺栓(13)。

5.根据权利要求4所述的一种用于植保无人机农药喷洒的无刷离心喷头,其特征在于:所述第二弧形块(12)远离第二半圆盖板(11)的一侧活动贯穿有第二固定螺栓(14)。

6.根据权利要求5所述的一种用于植保无人机农药喷洒的无刷离心喷头,其特征在于:所述第二半圆盖板(11)的外表面靠近第二弧形块(12)一侧开设有与第一固定螺栓(13)靠近第二半圆盖板(11)一端相适配的第一螺纹槽,所述无刷离心喷头本体(2)的外壁开设有与第二固定螺栓(14)靠近第二半圆盖板(11)一端相适配的第二螺纹槽。
