专利号: 2021216721481
申请人: 珠海市交通勘察设计院有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-11-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

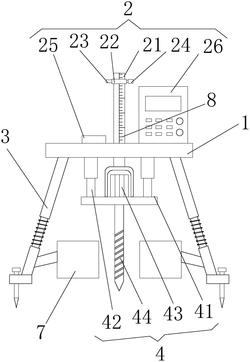

1.一种岩土工程勘察减震钻探装置,包括安装板(1),其特征在于:所述安装板(1)的上方安装有控制单元(2),所述安装板(1)的底部安装有减震支腿(3),所述安装板(1)下方的中部安装有钻探机构(4);

所述控制单元(2)包括设置于安装板(1)中部可上下移动的测量板(21),所述测量板(21)的外表面套装有活动套(22),所述活动套(22)的一侧安装有感应块(23),所述活动套(22)的另一侧螺纹连接有锁紧螺栓(24),所述安装板(1)上表面位于测量板(21)的一侧安装有接近开关(25),所述安装板(1)上表面位于测量板(21)的另一侧安装有控制器(26);

所述减震支腿(3)包括固定在安装板(1)下表面的上支腿(31)和设置在上支腿(31)底部的下支腿(32),所述下支腿(32)的端部固定连接有插杆(33),所述插杆(33)插接于上支腿(31)的底部,所述插杆(33)的外表面套装有减震弹簧(34);

所述钻探机构(4)包括设置在安装板(1)下方的安装架(41),所述安装架(41)与安装板(1)之间安装有电动推杆(42),所述安装架(41)上安装有电机(43),所述电机(43)的输出端固定安装有钻杆(44),所述测量板(21)的底部与安装架(41)的顶部固定连接。

2.根据权利要求1所述的一种岩土工程勘察减震钻探装置,其特征在于:所述接近开关(25)、电动推杆(42)和电机(43)均与控制器(26)电性连接。

3.根据权利要求1所述的一种岩土工程勘察减震钻探装置,其特征在于:所述上支腿(31)的内部开设有限位槽(5),所述插杆(33)的外表面固定连接有滑块(6),所述滑块(6)滑动连接于限位槽(5)的内部。

4.根据权利要求1所述的一种岩土工程勘察减震钻探装置,其特征在于:所述下支腿(32)的内侧安装有防飞溅组件(7),所述防飞溅组件(7)的数量为两个,两个所述防飞溅组件(7)对称位于钻杆(44)的两侧。

5.根据权利要求4所述的一种岩土工程勘察减震钻探装置,其特征在于:所述防飞溅组件(7)包括弧形护板(71)和顶部护板(72),所述弧形护板(71)的顶部固定连接有顶部护板(72),所述弧形护板(71)通过连接杆与下支腿(32)连接。

6.根据权利要求1所述的一种岩土工程勘察减震钻探装置,其特征在于:所述测量板(21)的表面设置有刻度条(8)。
