专利号: 2021216734710
申请人: 福建省泉州奇实科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

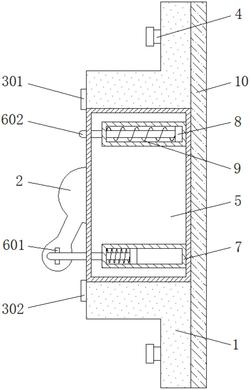

1.一种防误碰配电开关,包括安装板(10)、壳体(1)和开关拨件(2),其特征在于,所述安装板(10)的一侧安装固定有壳体(1),且壳体(1)的中部转动设置有开关拨件(2),壳体(1)的两侧对称设置有接线端子(4),开关拨件(2)的两侧对称设置有卡环(601),壳体(1)的一侧由上至下依次胶合固定有夜光标签a(301)和夜光标签b(302),且开关拨件(2)位于夜光标签a(301)和夜光标签b(302)之间,壳体(1)的两侧对称设置有安装腔(5),安装腔(5)的一侧对称滑动设置有两个勾杆(602),且每个勾杆(602)均包括勾头部和直杆部,勾杆(602)的勾头部与开关拨件(2)侧边安装固定的卡环(601)相适配。

2.根据权利要求1所述的一种防误碰配电开关,其特征在于,所述夜光标签a(301)上设置有NO字样,夜光标签b(302)上设置有OFF字样,且当开关拨件(2)朝向夜光标签a(301)时,此配电开关呈通电状态,当开关拨件(2)朝向夜光标签b(302)时,此配电开关呈断电状态。

3.根据权利要求1所述的一种防误碰配电开关,其特征在于,所述安装腔(5)的内部对称设置有两个伸缩腔(7),伸缩腔(7)的内壁之间滑动配合有限位块(8)。

4.根据权利要求3所述的一种防误碰配电开关,其特征在于,所述勾杆(602)直杆部的一端依次与安装腔(5)的侧壁和伸缩腔(7)的侧壁贯穿,且勾杆(602)直杆部的一端与限位块(8)一侧的中部连接固定。

5.根据权利要求4所述的一种防误碰配电开关,其特征在于,所述勾杆(602)直杆部的外侧套设有弹簧(9),且弹簧(9)位于限位块(8)的一侧与伸缩腔(7)内壁的一侧之间。

6.根据权利要求1所述的一种防误碰配电开关,其特征在于,所述安装板(10)、壳体(1)、安装腔(5)和伸缩腔(7)的材质均为绝缘材料。
