专利号: 2021216957070
申请人: 常娟
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2023-08-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

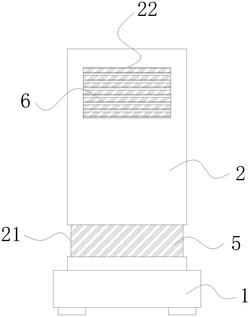

1.一种基于环境保护用净化空气装置,其特征在于,包括:一底座(1);

一外壳体(2),其卡合固定于所述底座(1)上,且具有:一进风口(21)和至少一组新风口;

其中,所述进风口(21)环绕开设于所述外壳体(2)的底部外壁上,且每组上述新风口均包括两个相对设置的排风口(22),并且,两个所述排风口(22)均位于所述外壳体(2)的顶部外壁上;

所述外壳体(2)的内部为空心结构,且其内设置有一净化装置(3);

其中,所述净化装置(3)用以对经所述进风口(21)输送的外部空气进行净化过滤后,由两个所述排风口(22)将净化后的空气输出;

所述净化装置(3)的底部部分的抵接于所述底座(1)上;以及,一转动部件(4),其设置于所述底座(1)内,且部分的延伸至所述底座(1)上,并和所述净化装置(3)的底壁相连接,用以驱动所述净化装置(3)进行旋转。

2.如权利要求1所述的一种基于环境保护用净化空气装置,其特征在于,所述净化装置(3)包括:

一罩壳(31),其底部外壁上开设有槽孔,且上述槽孔内嵌设固定有一滤芯网(32);

位于所述滤芯网(32)上方的所述罩壳(31)的内部还固定安装有一抽风机(33),且所述抽风机(33)用以将外部空气顺所述滤芯网(32)抽入至所述罩壳(31)内;

位于所述抽风机(33)上方的所述罩壳(31)的内壁上还固接有一高强度活性炭滤层(34);

所述罩壳(31)的顶部侧壁上还开设有一用以通风的出风口(35)。

3.如权利要求2所述的一种基于环境保护用净化空气装置,其特征在于,所述高强度活性炭滤层(34)和所述出风口(35)之间的所述罩壳(31)的内壁上还固接有多组紫外线灯管(36);

其中,通过多组所述紫外线灯管(36)实现对空气中的细菌进行杀菌过滤。

4.如权利要求3所述的一种基于环境保护用净化空气装置,其特征在于,所述转动部件(4)包括:

一水平搭接于所述底座(1)内的支撑板(11);

所述支撑板(11)的顶部中心位置可转动的连接有一第一齿轮(41);

其中,所述底座(1)的顶部开设有一可供所述第一齿轮(41)贯穿的通槽,并且,所述第一齿轮(41)的顶端部分的延伸出上述通槽,且固接有一承载板(42);

所述罩壳(31)的底壁固定连接于所述承载板(42)上;

位于所述第一齿轮(41)的一侧还设置有一第二齿轮(43);

其中,所述支撑板(11)的底部对应所述第二齿轮(43)安装有一电机(44);

所述电机(44)的输出端和所述第二齿轮(43)固定连接;

位于所述第一齿轮(41)和所述第二齿轮(43)的外侧还套设有一齿圈(45);

其中,所述齿圈(45)的内壁上具有和所述第一齿轮(41)、第二齿轮(43)相啮合的啮合齿。

5.如权利要求1所述的一种基于环境保护用净化空气装置,其特征在于,所述进风口(21)内设置有一高密度滤网(5),通过所述高密度滤网(5)实现对空气中的灰尘杂质进行拦截过滤。

6.如权利要求1所述的一种基于环境保护用净化空气装置,其特征在于,两个所述排风口(22)内均设置有百叶窗(6);

其中,通过所述百叶窗(6)实现对流经所述排风口(22)的风量的控制。
