专利号: 2021217076291
申请人: 四川华灶商业运营管理有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

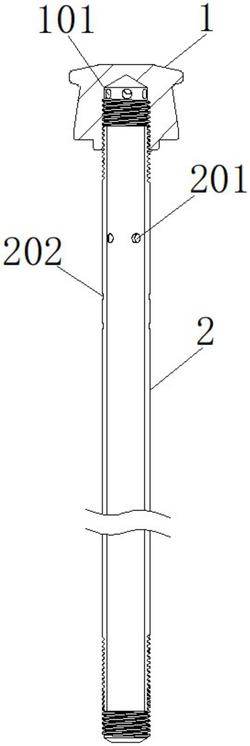

1.一种商用炒灶类燃烧器用点火盖帽机构,其特征在于:包括盖帽(1)、苗火管(2),所述盖帽(1)与苗火管(2)的上端可拆卸连接;

所述苗火管(2)为管状结构,苗火管(2)的内部空腔贯穿苗火管(2)的上、下端面;

所述盖帽(1)顶部为盖状结构,下部为圆锥台结构,内部开设有管腔,所述管腔在盖帽(1)的底端形成开口,所述开口与盖帽(1)的底端端面齐平,所述管腔的内径与所述苗火管(2)的顶部外径相适配;

所述盖帽(1)的侧面开设有喷气孔(101),所述喷气孔(101)一端与盖帽(1)的内部管腔连通,喷气孔(101)的另一端贯穿盖帽(1)的圆锥台侧壁与外部空间连通。

2.根据权利要求1所述的一种商用炒灶类燃烧器用点火盖帽机构,其特征在于:所述喷气孔(101)与圆锥台侧壁垂直。

3.根据权利要求2所述的一种商用炒灶类燃烧器用点火盖帽机构,其特征在于:所述盖帽(1)的圆锥台侧壁与盖帽中轴线呈6~10°倾角。

4.根据权利要求1所述的一种商用炒灶类燃烧器用点火盖帽机构,其特征在于:所述喷气孔(101)在盖帽(1)的圆锥台侧壁上的开口位置紧邻盖状结构。

5.根据权利要求1或4所述的一种商用炒灶类燃烧器用点火盖帽机构,其特征在于:所述喷气孔(101)有6~10个,6~10个喷气孔(101)绕盖帽(1)的竖向中轴线均匀间隔分布。

6.根据权利要求1所述的一种商用炒灶类燃烧器用点火盖帽机构,其特征在于:所述喷气孔(101)的直径为φ1.8~φ2.2。

7.根据权利要求6所述的一种商用炒灶类燃烧器用点火盖帽机构,其特征在于:所述苗火管(2)的管壁上开设有对穿孔(201),对穿孔(201)贯穿苗火管(2)的管壁。

8.根据权利要求1所述的一种商用炒灶类燃烧器用点火盖帽机构,其特征在于:所述苗火管(2)的管壁外侧设置有卡槽(202),卡槽(202)呈环状。

9.根据权利要求8所述的一种商用炒灶类燃烧器用点火盖帽机构,其特征在于:所述卡槽(202)有两个,两个卡槽(202)沿苗火管(2)轴向间隔设置。

10.根据权利要求1所述的一种商用炒灶类燃烧器用点火盖帽机构,其特征在于:所述苗火管(2)的下端设置有外螺纹。
