专利号: 2021217167712
申请人: 陈锦汐
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

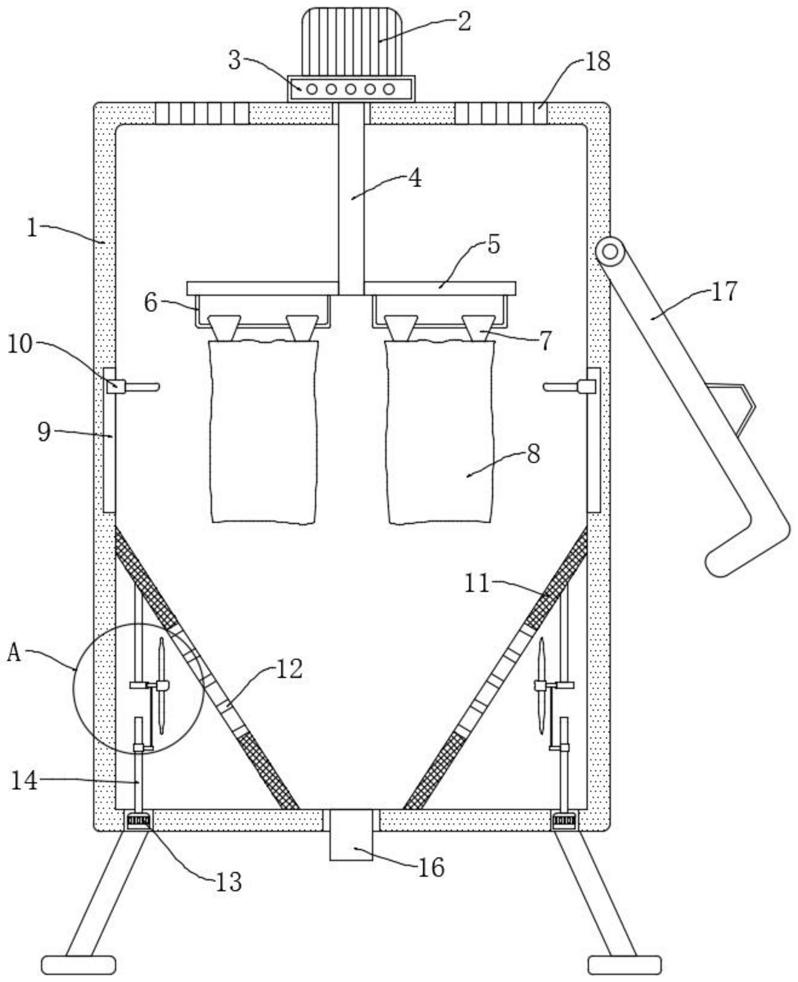

1.一种纺织品冲淋洗涤装置,包括装置本体(1),其特征在于,所述装置本体(1)的上端面固定连接有一号电机(2),所述一号电机(2)的底端固定连接有差速器(3),所述一号电机(2)的输出端固定连接有转轴(4),所述转轴(4)的底端两侧均固定连接有连杆(5),所述连杆(5)的下端面固定连接有挂架(6),所述挂架(6)的下端设置有固定机构(7),所述固定机构(7)固定连接有纺织品本体(8),所述装置本体(1)的内部侧壁上开设有滑槽(9),所述滑槽(9)的内部滑动连接有喷头(10),所述滑槽(9)的下方设置有导流块(11),所述导流块(11)的内部开设有出气孔(12),所述装置本体(1)的底端内壁上固定连接有二号电机(13),所述二号电机(13)的输出端固定连接有往复丝杆(14),所述往复丝杆(14)的一侧设置有出风机构(15),所述装置本体(1)的底端内部固定连接有出水口(16),所述装置本体(1)的一侧转动连接有转门(17),所述装置本体(1)的顶端内部上开设有通孔(18)。

2.根据权利要求1所述的一种纺织品冲淋洗涤装置,其特征在于,所述固定机构(7)包括固定块(71),所述固定块(71)的上端固定在所述挂架(6)的下端,两个所述固定块(71)的中间位置处固定连接有弹簧(72)。

3.根据权利要求2所述的一种纺织品冲淋洗涤装置,其特征在于,所述固定块(71)的底端一侧固定连接有橡胶垫(73),所述橡胶垫(73)的内部固定连接有磁铁(74),两个所述磁铁(74)是异性相吸。

4.根据权利要求1所述的一种纺织品冲淋洗涤装置,其特征在于,所述出风机构(15)包括螺纹块(151),所述螺纹块(151)和所述往复丝杆(14)进行螺纹连接,所述螺纹块(151)的一侧固定连接有支杆(152),所述支杆(152)的外壁上固定连接有拉线(153)。

5.根据权利要求4所述的一种纺织品冲淋洗涤装置,其特征在于,所述拉线(153)的上方设置有固定杆(154),所述固定杆(154)的底端固定连接有连块(155),所述连块(155)的一侧内壁上转动连接有转杆(156)。

6.根据权利要求5所述的一种纺织品冲淋洗涤装置,其特征在于,所述拉线(153)的顶端缠绕在所述转杆(156)的外壁上,所述转杆(156)的另一端固定连接有风扇(157)。
