专利号: 2021217299730
申请人: 安速优(无锡)驱动系统有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

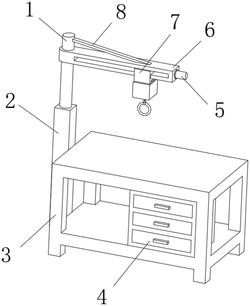

1.一种汽车发动机总成拆解平台,包括工作台(3),其特征在于:所述工作台(3)右侧内保部设有用于工具储存工作的储存箱(4),所述工作台(3)左端固定连接有用于支撑工作和角度调节工作的旋转台支撑柱(2),所述旋转台支撑柱(2)上侧设有用于支撑工作的立柱(1),所述立柱(1)上侧外部固定连接有用于支撑工作的支撑横梁(6),所述立柱(1)上侧外壁和支撑横梁(6)上端固定连接有用于支撑工作的斜杆(8),所述支撑横梁(6)包括固定凹槽(61),所述固定凹槽(61)内部套接有丝杆(9),所述支撑横梁(6)右端安装有驱动电机(5),所述驱动电机(5)的电机转轴与丝杆(9)驱动连接,所述支撑横梁(6)下侧外壁滑动连接有可拆式吊机装置(7),且可拆式吊机装置(7)与丝杆(9)螺纹连接。

2.根据权利要求1所述的一种汽车发动机总成拆解平台,其特征在于:所述可拆式吊机装置(7)包括卡槽式固定座(71)、起重吊机(72)和卡柱式连接插柱(73),所述卡槽式固定座(71)下侧卡接有卡柱式连接插柱(73),所述卡柱式连接插柱(73)下端固定连接有起重吊机(72)。

3.根据权利要求2所述的一种汽车发动机总成拆解平台,其特征在于:所述卡槽式固定座(71)包括固定连接座(711)、固定插槽(712)、固定卡槽(713)、固定滑槽(714)和内螺纹孔(715),所述固定连接座(711)上侧开设有与所述丝杆(9)螺纹连接的内螺纹孔(715),所述固定连接座(711)中间开设有与所述支撑横梁(6)下侧外壁滑动连接有固定滑槽(714),所述固定连接座(711)下端开设有固定插槽(712),所述固定连接座(711)左右两端下侧开设有固定卡槽(713),且两个固定卡槽(713)与固定插槽(712)连通。

4.根据权利要求2所述的一种汽车发动机总成拆解平台,其特征在于:所述起重吊机(72)包括吊环(721)、吊绳(722)和吊机主体(723),所述吊机主体(723)内置有起重电机,且起重电机的电机轴外壁缠绕吊绳(722),吊绳(722)另一侧贯穿吊机主体(723)底部,所述吊绳(722)另一端外壁固定连接有吊环(721)。

5.根据权利要求2所述的一种汽车发动机总成拆解平台,其特征在于:所述卡柱式连接插柱(73)包括固定插柱(731)和弹簧卡柱(732),所述固定插柱(731)左右两侧套接有固定插柱(731)。

6.根据权利要求1所述的一种汽车发动机总成拆解平台,其特征在于:所述旋转台支撑柱(2)内置有伺服电机,且伺服电机通过联轴器与立柱(1)固定连接,所述立柱(1)与旋转台支撑柱(2)连接处设有密封圈。

7.根据权利要求1所述的一种汽车发动机总成拆解平台,其特征在于:所述工作台(3)上端设有软垫,所述工作台(3)高度为一米,所述工作台(3)内、外两壁涂有防氧化漆层结构。

8.根据权利要求1所述的一种汽车发动机总成拆解平台,其特征在于:所述储存箱(4)包括箱体和储存抽屉,箱体内部开设有三个存储空间,且三个存储空间内部套接有储存抽屉,所述储存箱(4)内、外两壁涂有防氧化漆层结构。
