专利号: 2021217456040
申请人: 余姚市韩慧自动化设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-10-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

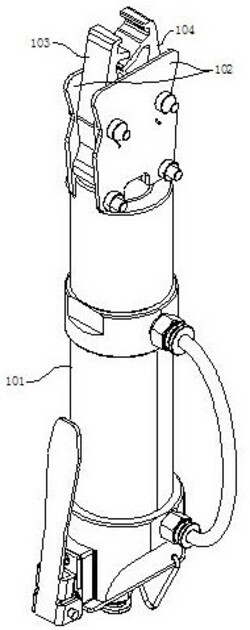

1.一种气动卡箍钳,其特征在于,包括气缸、固定板、第一夹头、第二夹头和顶块,所述第一夹头的中部与所述固定板转动连接,所述第二夹头的中部与所述固定板转动连接,所述第一夹头相对于所述固定板旋转的中轴线与所述第二夹头相对于所述固定板旋转的中轴线平行,所述第一夹头和所述第二夹头并排设置,所述固定板与所述气缸的缸体固定连接,所述顶块与所述气缸的活塞杆固定连接,所述顶块位于所述第一夹头和所述第二夹头之间,所述顶块位于所述第一夹头相对于所述固定板旋转的中轴线与第二夹头相对于固定板旋转的中轴线之间,所述顶块上设有第一顶推面和第二顶推面,所述第一顶推面和所述第二顶推面之间的夹角介于30度至40度之间,所述第一顶推面与所述第一夹头靠近所述气缸的一端滑动连接,所述第二顶推面与所述第二夹头靠近所述气缸的一端滑动连接。

2.根据权利要求1所述的气动卡箍钳,其特征在于,所述第一夹头与所述固定板之间设有第一弹性件,所述第一夹头通过所述第一弹性件与所述固定板弹性连接。

3.根据权利要求2所述的气动卡箍钳,其特征在于,所述固定板上固定连接有第一转轴,所述第一夹头与所述第一转轴转动连接,所述第一弹性件为扭簧,所述第一弹性件套接在所述第一转轴上,所述第一弹性件的其中一端与所述固定板固定连接,所述第一弹性件的另一端与所述第一夹头固定连接。

4.根据权利要求3所述的气动卡箍钳,其特征在于,所述第二夹头与所述固定板之间设有第二弹性件,所述第二夹头通过第二弹性件与所述固定板弹性连接。

5.根据权利要求4所述的气动卡箍钳,其特征在于,所述固定板上固定连接有第二转轴,所述第二夹头与所述第二转轴转动连接,所述第二弹性件为扭簧,所述第二弹性件套接在所述第二转轴上,所述第二弹性件的其中一端与所述固定板固定连接,所述第二弹性件的另一端与所述第二夹头固定连接。

6.根据权利要求5所述的气动卡箍钳,其特征在于,所述第一夹头远离所述气缸的一端固定连接有第一防脱条,所述第一防脱条位于所述第一夹头靠近所述第二夹头的一面。

7.根据权利要求6所述的气动卡箍钳,其特征在于,所述第二夹头远离所述气缸的一端固定连接有第二防脱条,所述第二防脱条位于所述第二夹头靠近所述第一夹头的一面。

8.根据权利要求7所述的气动卡箍钳,其特征在于,所述第一夹头靠近所述第二夹头的一面固定连接有第一缓冲片,所述第一缓冲片相对于所述第一夹头靠近所述第二夹头的一面倾斜设置,所述第一缓冲片具有弹性。

9.根据权利要求8所述的气动卡箍钳,其特征在于,所述第二夹头靠近所述第一夹头的一面固定连接有第二缓冲片,所述第二缓冲片相对于所述第二夹头靠近所述第一夹头的一面倾斜设置,所述第二缓冲片具有弹性。

10.根据权利要求9所述的气动卡箍钳,其特征在于,所述第一缓冲片的长度小于所述第二缓冲片的长度,所述第一缓冲片位于所述第二缓冲片和所述第一夹头靠近所述第二夹头的一面之间,所述第一缓冲片与所述第二夹头之间的距离小于所述第一防脱条与所述第二防脱条之间的距离。
