专利号: 2021217522254
申请人: 沛县东明铸造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

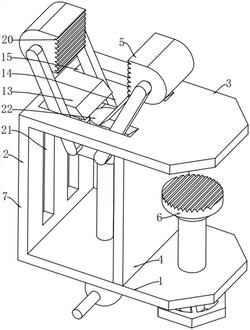

1.一种工程机械配件夹持装置,其特征在于:包括支撑底板、支撑侧板、支撑上板、支撑板、夹持按压组件和固定组件,所述支撑侧板呈垂直设置设于支撑底板上端一侧,所述支撑侧板连接有支撑上板,所述支撑底板、支撑侧板和支撑上板呈U型设置形成夹持支撑主体,所述支撑板设于支撑底板和支撑侧板之间且与支撑侧板呈平行设置,所述固定组件设于支撑板远离支撑侧板一侧,所述夹持按压组件设于支撑侧板和支撑板之间,所述夹持按压组件包括调节把手、升降螺柱、连接块、夹持杆、夹持件和限位板,所述升降螺柱一端设于支撑底板下方连接有调节把手,所述升降螺柱另一端呈贯穿支撑底板设置,所述连接块设于升降螺柱上,所述连接块与升降螺柱螺纹连接,所述连接块设于支撑板和支撑侧板之间,所述支撑上板设有调节通槽,所述调节通槽设于连接块上方,所述限位板呈对称设置设于调节通槽内靠近和远离支撑板的两相对侧壁上,所述限位板两侧与调节通槽侧壁之间形成限位通槽,所述限位通槽呈两两对称设置,所述限位通槽内底壁呈向支撑底板倾斜设置,所述夹持杆呈两两对称设置,所述夹持杆一端设于连接块上,所述夹持杆另一端呈贯穿限位通槽设置,所述夹持杆与限位通槽底壁呈相贴合设置,所述夹持件呈对称设置,所述夹持件设于夹持杆之间。2.根据权利要求1所述的一种工程机械配件夹持装置,其特征在于:所述固定组件包括夹紧板一、夹紧板二、夹紧螺杆和夹紧把手,所述夹紧螺杆一端设于支撑底板下方连接有夹紧把手,所述夹紧螺杆另一端贯穿支撑底板连接有夹紧板一,所述夹紧板二设于支撑上板靠近支撑底板一侧侧壁上,所述夹紧板二与夹紧板一呈相对设置。3.根据权利要求2所述的一种工程机械配件夹持装置,其特征在于:所述夹持杆相互靠近一侧侧壁呈均匀间隔设置设有三角形内凹槽,所述夹紧板一和夹紧板二相互靠近一侧侧壁呈均匀间隔设置设有三角形内凹槽。4.根据权利要求1所述的一种工程机械配件夹持装置,其特征在于:所述支撑侧板设有条形通孔。5.根据权利要求1所述的一种工程机械配件夹持装置,其特征在于:所述升降螺柱上端设有限位块。6.根据权利要求2所述的一种工程机械配件夹持装置,其特征在于:所述夹紧螺杆和夹紧板一之间设有旋转轴套。
