专利号: 202121759170X
申请人: 江文忠
专利类型:实用新型
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

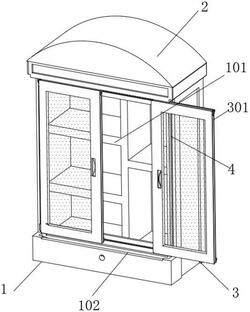

1.一种密封型消防柜,其特征在于,包括前端面开口的柜体(1),所述柜体(1)内设有若干组托板(101)组成的若干存放消防设备的储存空间,所述柜体(1)的顶端设有可将雨水分流的挡水板(2),所述柜体(1)的前端面设有两块可沿柜体(1)宽度方向滑动的矩形柜门(3),且位于柜门(3)的侧壁处开设有用于将雨水导向的导水槽(301),所述柜体(1)上位于柜门(3)底侧设有排水槽(102),用于收集导水槽(301)导入的雨水,所述柜体(1)前端面上设有可弹性抵触在柜门(3)内侧用来防止柜体(1)侧面雨水进入的密封条(4)。

2.根据权利要求1所述的一种密封型消防柜,其特征在于,所述挡水板(2)为一弧面朝上的弧形块体。

3.根据权利要求1所述的一种密封型消防柜,其特征在于,所述柜体(1)前端面开口处上下处分别横置有一矩形挡板(103),且该挡板(103)的外端分别开设有供柜门(3)在上滑动的滑槽(1031),所述柜门(3)的后端设有与该滑槽(1031)相适配的滑轨(302)。

4.根据权利要求1所述的一种密封型消防柜,其特征在于,所述柜门(3)上端面的导水槽(301)呈弧形设置,且该处导水槽(301)与柜门(3)两侧设置的导水槽(301)相通。

5.根据权利要求1所述的一种密封型消防柜,其特征在于,所述排水槽(102)的下方中部设有一贯穿柜体(1)前端面外壁用于将水排出的流通孔(1021)。

6.根据权利要求1所述的一种密封型消防柜,其特征在于,所述柜体(1)的前端面位于开口处的两端开设有一竖槽(104),所述密封条(4)设在该竖槽(104)内,所述密封条(4)的首尾两端分别安装有一可通过柜门(3)上滑轨(302)的抵触而朝向竖槽(104)内移动的压块(401),所述竖槽(104)内位于两个压块(401)的下方分别设有复位弹簧(1041)。

7.根据权利要求6所述的一种密封型消防柜,其特征在于,所述压块(401)的中部自压块(401)里侧设有一朝外的弧形槽(4011),且该压块(401)总体为边缘光滑的椭圆形块体。

8.根据权利要求6所述的一种密封型消防柜,其特征在于,所述压块(401)的背面设有一宽度小于竖槽(104)宽度的椭圆限位板(4012),所述位于竖槽(104)槽口处设有宽度大小大于限位板(4012)的椭圆限位圈(1042)。

9.根据权利要求1所述的一种密封型消防柜,其特征在于,所述密封条(4)为弹性好的橡胶材质且该密封条(4)安装在压块(401)下方的中部,同时密封条(4)的厚度大于所述压块(401)的厚度。
