专利号: 2021217890491
申请人: 陈树莲
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-07-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

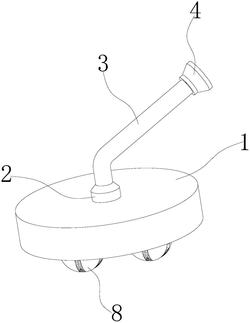

1.一种浴室用淋浴喷头,包括浴盘(1),其特征在于:所述浴盘(1)的上端面转动连接有转接头(2),所述转接头(2)的上端面焊接固定有主水管(3),所述主水管(3)远离浴盘(1)的一端焊接固定有连接头(4),所述浴盘(1)的底面开设有底槽(5),所述浴盘(1)的底面并位于底槽(5)的外侧焊接固定有磁铁(6),所述底槽(5)的内壁焊接固定有阻尼管(7),所述阻尼管(7)远离浴盘(1)的一端转动连接有外转球(8),所述外转球(8)的外表面开设有外滑槽(9),所述外滑槽(9)的内部底面开设有内槽(10),所述内槽(10)的内部设置有转向装置。

2.根据权利要求1所述的一种浴室用淋浴喷头,其特征在于:所述转向装置包括内转球(11)、导水管(12)、滑板(13)、防滑条(14)和喷头(15),所述内转球(11)转动连接在内槽(10)的内壁,所述导水管(12)焊接固定在内转球(11)远离内槽(10)的一侧表面,所述滑板(13)滑动连接在外滑槽(9)的内部,所述防滑条(14)焊接固定在滑板(13)的外表面并位于外滑槽(9)的内部,所述喷头(15)焊接固定在防滑条(14)的内部。

3.根据权利要求2所述的一种浴室用淋浴喷头,其特征在于:所述导水管(12)与喷头(15)相连通。

4.根据权利要求2所述的一种浴室用淋浴喷头,其特征在于:所述滑板(13)和防滑条(14)均为圆弧形状。

5.根据权利要求2所述的一种浴室用淋浴喷头,其特征在于:所述喷头(15)远离导水管(12)的一端为球形,且与外转球(8)相适配。

6.根据权利要求1所述的一种浴室用淋浴喷头,其特征在于:所述外滑槽(9)和内槽(10)均为圆弧形状。

7.根据权利要求1所述的一种浴室用淋浴喷头,其特征在于:所述外转球(8)与底槽(5)相适配。
