专利号: 2021218011311
申请人: 朱宝民
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

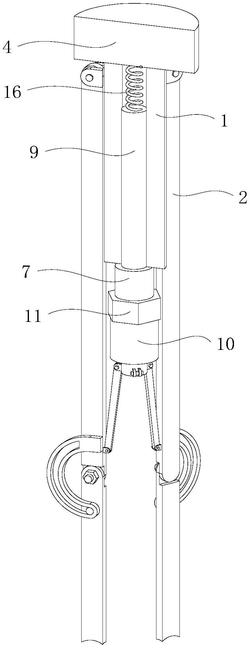

1.一种不锈钢折叠脚架,包括安装杆(1)和三个支撑腿(2),其特征在于:所述安装杆(1)位于三个支撑腿(2)之间,三个支撑腿(2)均与安装杆(1)铰接,安装杆(1)的上端面固定连接有安装台(4),支撑腿(2)的下方设置有调节腿(3),支撑腿(2)的下端固定连接有螺纹杆(5),调节腿(3)的上端滑动套接在螺纹杆(5)的外表面,螺纹杆(5)的外表面螺纹套接有旋紧螺母(6),调节腿(3)位于旋紧螺母(6)与支撑腿(2)之间;

所述安装杆(1)的底面固定连接有固定筒(7),固定筒(7)的内部滑动插接有推杆(9),推杆(9)的上端滑动插接在安装杆(1)的内部,固定筒(7)的底面固定连接有四个弹性片(8),推杆(9)滑动插接在四个弹性片(8)之间,固定筒(7)的外表面滑动套接有压筒(10),压筒(10)的上表面固定连接旋转套(11),旋转套(11)螺纹套接在固定筒(7)的外表面,四个弹性片(8)位于压筒(10)的内部,三个支撑腿(2)相互靠近的一面均铰接有铰接杆(12),三个铰接杆(12)的上端均与推杆(9)的下端固定连接,三个铰接杆(12)的上端均与推杆(9)的下端铰接,三个铰接杆(12)位于四个弹性片(8)的下方。

2.根据权利要求1所述的一种不锈钢折叠脚架,其特征在于:三个调节腿(3)分别与三个支撑腿(2)平行设置,三个调节腿(3)的底面均固定连接有钉刺球(13)。

3.根据权利要求1所述的一种不锈钢折叠脚架,其特征在于:三个支撑腿(2)的一面均固定连接有圆弧框(14),圆弧框(14)的内部滑动插接有限位杆(15),限位杆(15)与调节腿(3)的上端固定连接。

4.根据权利要求1所述的一种不锈钢折叠脚架,其特征在于:所述安装杆(1)的内部设置有辅助弹簧(16),辅助弹簧(16)的上端与安装台(4)的底面固定连接,辅助弹簧(16)的下端与推杆(9)的上端面固定连接。

5.根据权利要求1所述的一种不锈钢折叠脚架,其特征在于:所述弹性片(8)的上端的厚度小于弹性片(8)的下端的厚度,四个弹性片(8)以推杆(9)的轴线圆周阵列均匀分布。

6.根据权利要求1所述的一种不锈钢折叠脚架,其特征在于:所述压筒(10)的轴线与旋转套(11)的轴线同轴设置,压筒(10)与推杆(9)同轴设置。
