专利号: 2021218114943
申请人: 徐州鑫展机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-03-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

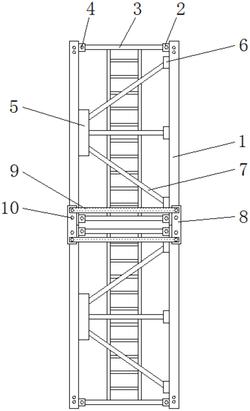

1.一种组合式塔吊标准节,包括单个标准节、竖杆(1)和连接块(8),其特征在于:所述单个标准节包括竖杆(1)、横杆(3)和平衡支杆(7),其中所述竖杆(1)设置有四个,所述横杆(3)设置有八个,所述平衡支杆(7)设置有四组,所述竖杆(1)的两个垂直面的上端和下端均设置有第一卡块(2),相邻的所述竖杆(1)之间通过横杆(3)连接,且横杆(3)的两端分别卡合在第一卡块(2)内,同时第一卡块(2)和横杆(3)的内壁贯穿有第一固定栓(4);

两个所述单个标准节之间通过四个所述连接块(8)连接,且连接块(8)之间连接有加强条(9),同时连接块(8)与加强条(9)和竖杆(1)之间均通过第二固定栓(10)固定。

2.如权利要求1所述的组合式塔吊标准节,其特征在于:所述竖杆(1)的两个垂直面中部分别对应设置有第二卡块(5)和第三卡块(6),且相邻所述竖杆(1)之间的第二卡块(5)和第三卡块(6)的内部卡合有平衡支杆(7)。

3.如权利要求1所述的组合式塔吊标准节,其特征在于:所述横杆(3)与第一卡块(2)的内壁均设置有螺纹槽,且横杆(3)、第一卡块(2)均与第一固定栓(4)螺纹连接。

4.如权利要求1所述的组合式塔吊标准节,其特征在于:每组所述平衡支杆(7)设置有三个平衡支杆(7),且上下两个所述平衡支杆(7)呈倾斜角度设置,同时上下两个所述平衡支杆(7)关于中间所述平衡支杆(7)对称分布。

5.如权利要求1所述的组合式塔吊标准节,其特征在于:所述连接块(8)由一块钢制板折弯而成,且连接块(8)的折弯角为90°,同时一个所述连接块(8)上开设有八个螺纹孔。

6.如权利要求1所述的组合式塔吊标准节,其特征在于:每两个相邻的所述连接块(8)之间连接有两个所述加强条(9),且加强条(9)为钢制长条。

7.如权利要求1所述的组合式塔吊标准节,其特征在于:一个所述单个标准节设置有一个爬梯,且爬梯固定在两个对角竖杆(1)之间。
