专利号: 202121825090X
申请人: 李圆圆
专利类型:实用新型
专利状态:已下证
专利领域: 装饰艺术
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

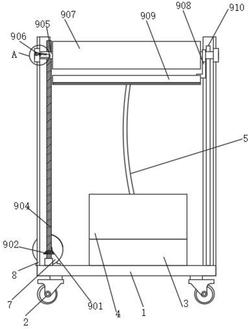

1.一种建筑装饰墙纸用墙面预涂胶装置,包括底板(1),其特征在于:所述底板(1)的下表面固定连接有滚轮(2),所述底板(1)的上表面后侧固定连接有增压机(3),所述增压机(3)的输出端连接有盛液箱(4),所述盛液箱(4)的输出端连通设置有水管(5),所述底板(1)的上表面左侧固定连接有支撑架(6),所述支撑架(6)的上端固定连接有滑槽(8),所述滑槽(8)的下端固定连接在底板(1)的上表面,所述底板(1)的上表面固定连接有电机(7),所述底板(1)的上侧设置有移动机构(9)。

2.根据权利要求1所述的一种建筑装饰墙纸用墙面预涂胶装置,其特征在于:所述移动机构(9)包括第一锥齿轮(901)、第二锥齿轮(902)、螺纹杆(904)、套杆(905)、锁定机构(906)、涂布辊(907)、连接杆(908)、喷胶口(909)、固定杆(910),所述第一锥齿轮(901)的内壁固定连接在电机(7)的输出杆前端,所述第一锥齿轮(901)与第二锥齿轮(902)啮合,所述第二锥齿轮(902)的内壁与螺纹杆(904)的外壁固定连接,所述螺纹杆(904)的下端与底板(1)的上表面通过轴承转动连接,所述螺纹杆(904)的外壁上侧与套杆(905)的内壁螺纹连接,所述锁定机构(906)设置在套杆(905)的左端,所述套杆(905)的外壁中部与涂布辊(907)的内壁通过轴承转动连接,所述套杆(905)的外壁右侧与连接杆(908)的内壁固定连接,所述连接杆(908)的下端左侧与喷胶口(909)的右侧固定连接,所述喷胶口(909)的后侧与水管(5)的上端连通设置,所述套杆(905)的右端内壁套接在与固定杆(910)的外壁,所述固定杆(910)的下端与底板(1)的上表面固定连接。

3.根据权利要求2所述的一种建筑装饰墙纸用墙面预涂胶装置,其特征在于:所述锁定机构(906)包括固定块(601)、滑杆(602)、按板(603)、弹簧(604)、挂钩(605)、固定桩(606)、限位杆(607)、限位块(608),所述固定块(601)卡接在滑槽(8)的左侧,所述滑杆(602)插接在固定块(601)的内壁,所述滑杆(602)的左端与按板(603)的右侧固定连接,所述按板(603)的右侧与固定块(601)的内壁左侧通过弹簧(604)连接,所述滑杆(602)的右端与挂钩(605)的左端通过扭簧铰接,所述固定桩(606)的左侧与固定块(601)的右侧固定连接,所述限位杆(607)的前端与固定桩(606)的后侧铰接,所述限位块(608)固定连接在限位杆(607)的前端上侧。

4.根据权利要求3所述的一种建筑装饰墙纸用墙面预涂胶装置,其特征在于:所述固定块(601)与滑槽(8)的左侧外壁滑动连接。

5.根据权利要求1所述的一种建筑装饰墙纸用墙面预涂胶装置,其特征在于:所述滑槽(8)的数量为两个,两个滑槽(8)分布在底板(1)上表面的左侧与右侧。

6.根据权利要求3所述的一种建筑装饰墙纸用墙面预涂胶装置,其特征在于:所述挂钩(605)的右端插接在套杆(905)的内部。

7.根据权利要求3所述的一种建筑装饰墙纸用墙面预涂胶装置,其特征在于:所述限位杆(607)设置在挂钩(605)的下侧。
