专利号: 2021218301973
申请人: 苏州凯嘉林机电有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-07-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

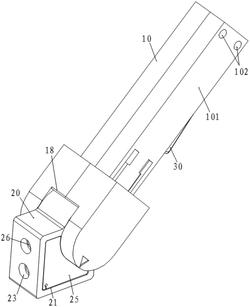

1.一种角度无极调节机构,其特征在于:包括相互卡合的一第一连接件与一第二连接件,所述第一连接件自上而下依次设有一按钮、一轴承、一斜顶的推轴、一Y形的推块、两个并排的销、两个并排的第一弹性元件与一中间块,所述中间块的两端处各设有一凸台,并且两侧处对称设有一L形槽,所述第一弹性元件、所述销与所述L形槽抵接,所述第一弹性元件与所述销的圆柱面抵接,所述推轴与所述推块固定连接,所述推轴套设有一套筒,所述中间块旋转连接有一连接块,所述第一连接件与所述连接块的旋转角度为α,按动所述按钮,调节所述第一连接件与所述连接块的角度α。

2.根据权利要求1所述角度无极调节机构,其特征在于,所述角度α的范围为0°≤α≤

90°。

3.根据权利要求1所述角度无极调节机构,其特征在于,所述第一连接件长度方向的一端处设有一第一盲孔与一第一插孔,并且另一端处设有一第二插孔,所述第二插孔与所述中间块插接。

4.根据权利要求3所述角度无极调节机构,其特征在于,所述第一连接件长度方向的一侧处依次设有一第二盲孔、一弧形筋与一凸挡,并且另一侧处设有一第二盲孔,两所述第一连接件通过所述第一盲孔与所述第二盲孔连接。

5.根据权利要求3所述角度无极调节机构,其特征在于,所述按钮的一端处设有至少一第一凸柱,所述按钮的另一端处设有一穿孔,所述穿孔插设有一转轴,所述转轴套设有所述轴承,所述轴承与所述推轴抵接,所述第一凸柱与所述第一插孔插接。

6.根据权利要求3所述角度无极调节机构,其特征在于,所述按钮的中间位置处设有一凹槽,所述凹槽与所述第二盲孔之间压设有一第二弹性元件。

7.根据权利要求1所述角度无极调节机构,其特征在于,所述连接块设有一旋转孔、一内件孔与多个第一连接孔,所述内件孔插设有一内件,所述内件设有多个第二连接孔,所述旋转孔与所述中间块活动连接,所述第一连接孔与所述第二连接孔固定连接。

8.根据权利要求3所述角度无极调节机构,其特征在于,所述第一盲孔的两侧各设有一第一通孔,所述第一通孔通过弹性销连接至外部零部件。

9.根据权利要求7所述角度无极调节机构,其特征在于,所述L形槽与所述旋转孔的内壁构成一楔形孔,所述楔形孔自上而下依次抵接有所述销与所述第一弹性元件。
