专利号: 2021218679915
申请人: 广东省理享道成科技有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 服饰缝纫用品;珠宝
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

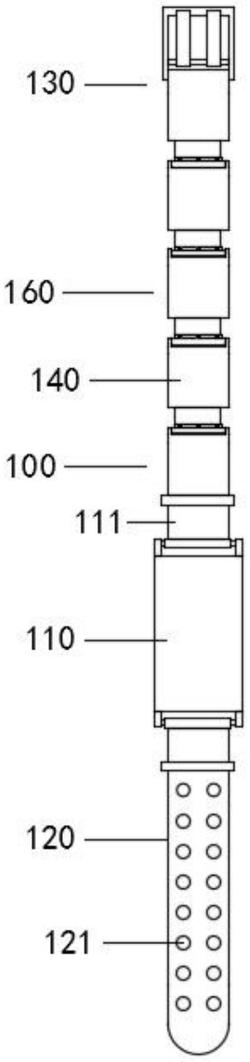

1.一种可穿戴设备的安装组件,包括第一穿戴设备(100)、第二穿戴设备(200)和第三穿戴设备(300),所述第一穿戴设备(100)、第二穿戴设备(200)和第三穿戴设备(300)均由拼接表带组件(160)、表体(110)、带孔表带(120)和连接头(130)拼接而成,其特征在于,所述带孔表带(120)上开设有双排孔(121),所述带孔表带(120)和拼接表带组件(160)均通过连接短带(111)连接所述表体(110),所述拼接表带组件(160)由拼接带(140)相互拼接而成,所述拼接带(140)一端一体成型设有连接柱(141),所述连接柱(141)设有两组,两组所述连接柱(141)之间设有拼接腔(142),所述拼接带(140)一端固定连接安装组件(150);

所述安装组件(150)包括第一连接带(151),所述安装组件(150)一端外壁插接连接件(152),所述连接件(152)外壁一体成型设有空心管(153),所述空心管(153)内腔中设有插接杆(154)和插接管(155),所述插接杆(154)一端外壁插接所述插接管(155),所述插接杆(154)和插接管(155)外壁套接弹簧(156),所述插接杆(154)外壁套接第一固定盘(1541),所述插接管(155)外壁套接第二固定盘(1551)。

2.根据权利要求1所述的一种可穿戴设备的安装组件,其特征在于:所述连接件(152)上开设有内螺纹孔(1521)、内螺纹凹槽(1523)和插接缺口(1522),所述内螺纹孔(1521)和内螺纹凹槽(1523)为同轴心设置。

3.根据权利要求1所述的一种可穿戴设备的安装组件,其特征在于:所述弹簧(156)位于所述第一固定盘(1541)和第二固定盘(1551)之间。

4.根据权利要求1所述的一种可穿戴设备的安装组件,其特征在于:所述连接柱(141)上开设有容纳槽(1401),所述插接杆(154)远离所述插接管(155)的一端插入所述容纳槽(1401)中,所述插接管(155)远离所述插接杆(154)的一端插入所述容纳槽(1401)中。

5.根据权利要求1所述的一种可穿戴设备的安装组件,其特征在于:所述连接头(130)包括矩形框(131),所述矩形框(131)内壁固定安装圆柱杆(133),所述圆柱杆(133)外壁套接插条(132),所述矩形框(131)一端固定连接第二连接带(134),所述第二连接带(134)远离所述矩形框(131)的一端固定安装安装组件(150)。

6.根据权利要求5所述的一种可穿戴设备的安装组件,其特征在于:所述第二连接带(134)远离所述矩形框(131)的一端固定连接第一连接带(151),所述第一连接带(151)通过螺栓(190)与所述连接件(152)固定。

7.根据权利要求1所述的一种可穿戴设备的安装组件,其特征在于:所述第二穿戴设备(200)中的拼接带(140)的数量多于所述第一穿戴设备(100)中的拼接带(140)的数量。

8.根据权利要求1所述的一种可穿戴设备的安装组件,其特征在于:所述第三穿戴设备(300)中的拼接带(140)的数量多于所述第二穿戴设备(200)中的拼接带(140)的数量。
