专利号: 202121891615X
申请人: 吴江市龙头净化设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

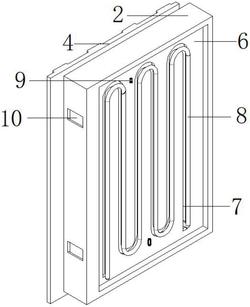

1.一种隔热防火型彩钢板,包括彩钢板本体(1)和降温结构(5),其特征在于,所述彩钢板本体(1)由支撑框(2)、外板(3)和内板(4)组成,且外板(3)和内板(4)分别固定在支撑框(2)的两侧外壁,所述支撑框(2)的内部中心处安装有聚苯乙烯泡沫塑料板(6),且聚苯乙烯泡沫塑料板(6)的两侧外壁均开设有管槽(7),所述聚苯乙烯泡沫塑料板(6)的两侧外壁的顶部和底部均安装有温度传感器(9),且管槽(7)中均卡接有喷管(8),所述支撑框(2)的一侧外壁的顶部和底部均开设有卡槽(10),且支撑框(2)的另一侧外壁位于卡槽(10)处焊接有卡块(11)。

2.根据权利要求1所述的一种隔热防火型彩钢板,其特征在于,所述降温结构(5)包括箱体(12)、安装在箱体(12)内部的水罐(13)、安装在水管一端的增压泵、安装在箱体(12)一侧内壁的水泵(14)和安装在箱体(12)一侧底部内壁的控制器(17)。

3.根据权利要求2所述的一种隔热防火型彩钢板,其特征在于,所述水泵(14)的输出端通过管道与水罐(13)连通,且管道中套接有单向阀(16)。

4.根据权利要求2所述的一种隔热防火型彩钢板,其特征在于,所述水罐(13)远离增压泵的一端连接有水管,且水管的另一端与喷管(8)连接,水管中套接有的电磁阀(15)。

5.根据权利要求1所述的一种隔热防火型彩钢板,其特征在于,所述喷管(8)的外壁开设有等距离分布的喷水孔,且喷水孔分别朝向外板(3)和内板(4)。

6.根据权利要求2所述的一种隔热防火型彩钢板,其特征在于,所述水泵(14)、增压泵和电磁阀(15)均通过导线连接控制器(17),且控制器(17)通过导线连接电源,所述温度传感器(9)通过导线连接控制器(17)的信号输入端。
