专利号: 2021219007879
申请人: 王飞
专利类型:实用新型
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

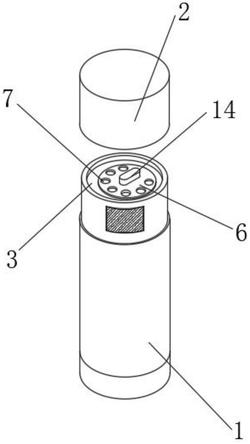

1.一种能够以各种图案排出化妆品内容物的无气化妆品容器,包括容器本体(1)和设置在容器本体(1)顶部的顶盖(2),其特征在于:所述容器本体(1)的顶部设置有凹槽(3),所述凹槽(3)的内部设置有喷嘴(4),所述凹槽(3)的内部固定连接有安装板(5),所述喷嘴(4)贯穿于安装板(5)的内部,所述安装板(5)的上表面安装有可转动的图案板(6),所述图案板(6)上设置有若干个不同图案的出口(7),所述图案板(6)下表面位于每个所述出口(7)的外侧均固定连接有L形连接件(8),所述L形连接件(8)的底端安装有转珠(9),所述凹槽(3)内部位于安装板(5)的下方固定连接有装置壳体(10),所述装置壳体(10)的内部安装有弹簧(11),所述装置壳体(10)的一端活动连接有连接杆(12),所述连接杆(12)的端部固定连接有卡头(13)。

2.根据权利要求1所述的一种能够以各种图案排出化妆品内容物的无气化妆品容器,其特征在于:所述图案板(6)的上表面固定连接有转动件(14),且所述转动件(14)呈长条形。

3.根据权利要求1所述的一种能够以各种图案排出化妆品内容物的无气化妆品容器,其特征在于:所述安装板(5)上开设有环形滑道(15),且所述L形连接件(8)贯穿于环形滑道(15)的内部。

4.根据权利要求1所述的一种能够以各种图案排出化妆品内容物的无气化妆品容器,其特征在于:所述连接杆(12)位于装置壳体(10)内部的一端固定连接有限位板(16),所述限位板(16)与装置壳体(10)活动连接。

5.根据权利要求1所述的一种能够以各种图案排出化妆品内容物的无气化妆品容器,其特征在于:所述卡头(13)的端部开设有与转珠(9)相适配的卡槽。

6.根据权利要求1所述的一种能够以各种图案排出化妆品内容物的无气化妆品容器,其特征在于:所述出口(7)位于喷嘴(4)的正上方,且若干个所述出口(7)以环形阵列分布在图案板(6)上。
