专利号: 2021219229836
申请人: 焱宏智能建筑(上海)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

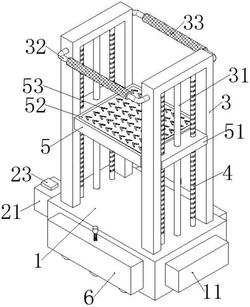

1.一种建筑机械爬升装置,其特征在于:包括底箱、伺服电机、龙门架、丝杆、升降托板和行走机构;所述底箱的右侧板外壁固接有传动仓,底箱的左右侧板之间转动连接有轴杆,所述轴杆前后对称设置有两根,各所述轴杆的右端伸入到传动仓内并固接有传动轮,两个所述传动轮通过皮带联动,各所述轴杆上左右对称固接有主动锥齿轮,所述底箱的左侧板外壁对应前侧所述轴杆的位置固接有机罩,所述伺服电机固接在机罩内,伺服电机的输出轴与前侧所述轴杆的头部通过联轴器连接,所述龙门架固接在底箱的顶板上表面并左右对称设置,各龙门架的顶板中心与底箱的顶板之间固接有导向杆,所述丝杆转动连接在龙门架的顶板和底箱的顶板之间,丝杆在导向杆的前后两侧对称设置,各丝杆的底部固接有与主动锥齿轮啮合的从动锥齿轮,所述升降托板的左右两侧对称固接有升降座,所述升降座滑动连接在对应的龙门架内,所述升降座与导向杆滑动连接并与丝杆啮合,所述行走机构在底箱的前后侧板外壁上各设置一处。

2.根据权利要求1所述的一种建筑机械爬升装置,其特征在于:所述机罩的外壁固接有倒顺开关,所述伺服电机通过倒顺开关与外部电源电性连接。

3.根据权利要求1所述的一种建筑机械爬升装置,其特征在于:所述龙门架的竖板顶部之间前后对称固接有U形的连杆,各所述连杆上套设有海绵握套。

4.根据权利要求1所述的一种建筑机械爬升装置,其特征在于:所述升降托板的上表面固接有防滑垫,所述防滑垫上密布有防滑花纹。

5.根据权利要求1所述的一种建筑机械爬升装置,其特征在于:所述行走机构包括收纳仓、调节板和行走轮;所述收纳仓固接在底箱的前后侧板外壁,收纳仓为底部敞口的长方体空腔结构,所述调节板滑动连接在收纳仓内,调节板的上表面转动连接有螺杆,所述螺杆与收纳仓的顶板啮合,螺杆的顶部固接有旋钮,所述调节板的下表面转动连接有转轴,所述转轴沿调节板的长度方向均匀设有复数个,各所述转轴的底部固接有轴座,车轮转动连接在轴座中。

6.根据权利要求5所述的一种建筑机械爬升装置,其特征在于:所述调节板下方的收纳仓内壁固接有定位板。

7.根据权利要求5所述的一种建筑机械爬升装置,其特征在于:所述底箱的底板下表面密布有锥形的防滑齿。
