专利号: 2021219348835
申请人: 广州扬峰科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

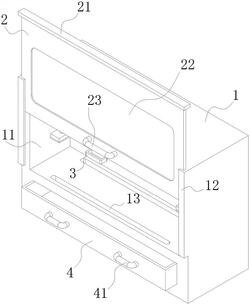

1.一种多头钻床,包括钻床本体(1),其特征在于:所述钻床本体(1)的正面开设有内腔(11),所述内腔(11)的顶部设置有钻头本体(6),所述钻头本体(6)两侧的内腔(11)的顶部对称固定有电液推杆(5),所述电液推杆(5)的伸缩端固定连接有压块(7),所述内腔(11)的底部开设有集屑槽(13),所述内腔(11)下方的钻床本体(1)的正面插放有收集屉(4),所述钻床本体(1)的正面活动插放有防护门(2)。

2.根据权利要求1所述的一种多头钻床,其特征在于,所述钻头本体(6)呈并排等间距分布,所述压块(7)的底部粘黏固定有橡胶垫(71)。

3.根据权利要求1所述的一种多头钻床,其特征在于,所述,所述钻床本体(1)的正面对称设置有导轨(12),所述内腔(11)顶部靠近防护门(2)的位置处固定连接有限位插座(14)。

4.根据权利要求1所述的一种多头钻床,其特征在于,所述防护门(2)的顶部设置有限位挡条(21),所述防护门(2)的中间位置处设置有观察窗(22),所述观察窗(22)下方的防护门(2)上固定连接有第一把手(23),所述第一把手(23)下方的防护门(2)上活动插放有限位销(3)。

5.根据权利要求4所述的一种多头钻床,其特征在于,所述防护门(2)的两侧分别沿两个导轨(12)滑动,所述限位销(3)位于防护门(2)的中心线上,且限位销(3)的后端插入限位插座(14)内的插孔中。

6.根据权利要求1所述的一种多头钻床,其特征在于,所述集屑槽(13)并排开设有两个,所述内腔(11)通过集屑槽(13)与收集屉(4)的内部贯通,所述收集屉(4)的正面对称固定连接有第二把手(41)。
