专利号: 2021219488046
申请人: 刘彩珠
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

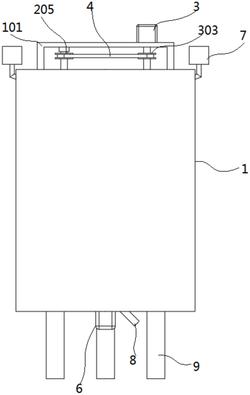

1.一种畜牧业饲料搅拌装置,包括壳体(1),其特征在于:

所述壳体(1)内壁固定连接有两个相互对称的第一搅拌桶(2);

所述壳体(1)顶部固定连接有U形支撑架(101);所述U形支撑架(101)顶端一侧安装有伺服电机(3);

两所述第一搅拌桶(2)内壁均固定连接有横板(201);两所述横板(201)顶部固定连接有轴座(202);其中一所述轴座(202)内部转动连接有与U形支撑架(101)顶端内壁转动连接有第一转轴(203);所述第一转轴(203)周侧面圆周阵列均设有第一搅拌叶(204);所述第一转轴(203)周侧面靠近U形支撑架(101)顶端内部固定连接有连接有第一皮带轮(205);

所述伺服电机(3)转轴端连接有第二转轴(301);所述第二转轴(301)周侧面圆周阵列均设有第二搅拌叶(302);所述第二转轴(301)周侧面靠近U形支撑架(101)顶端内部固定连接有第二皮带轮(303)。

2.根据权利要求1所述的一种畜牧业饲料搅拌装置,其特征在于,所述第一皮带轮(205)和第二皮带轮(303)之间传动连接有皮带(4)。

3.根据权利要求1所述的一种畜牧业饲料搅拌装置,其特征在于,所述壳体(1)内壁中部固定连接有锥形漏斗(102);所述锥形漏斗(102)底端固定连接有第二搅拌桶(5)。

4.根据权利要求3所述的一种畜牧业饲料搅拌装置,其特征在于,所述第二搅拌桶(5)底部固定连接在壳体(1)底端内壁上;所述壳体(1)底部固定连接有驱动电机(6)。

5.根据权利要求4所述的一种畜牧业饲料搅拌装置,其特征在于,所述驱动电机(6)转轴端连接有转动轴(601);所述转动轴(601)周侧面圆周阵列均设有螺旋搅拌叶(602)。

6.根据权利要求1所述的一种畜牧业饲料搅拌装置,其特征在于,所述壳体(1)顶端边沿固定连接有两个相互对称的进料口(7);两所述进料口(7)端部分别与两个第一搅拌桶(2)一侧相连通;所述壳体(1)底部固定连接有出料口(8);所述壳体(1)底部固定连接有支撑腿(9)。
