专利号: 2021219556749
申请人: 叶带娣
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

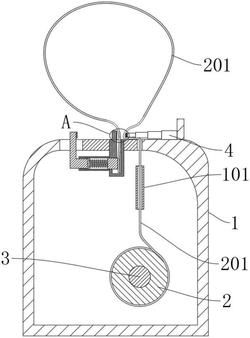

1.一种印刷品用捆绑打包机,包括盒体(1),其特征在于,还包括:用于缠绕捆绑带(201)的缠绕筒(2),所述缠绕筒(2)一端转动连接在盒体(1)侧壁,另一端通过电机(3)驱动转动;

固定连接在所述盒体(1)内的导向管(101);

固定连接在所述盒体(1)顶部的夹紧盒(102),所述夹紧盒(102)内开设有空腔(1021),所述捆绑带(201)远离缠绕筒(2)的一端依次贯穿导向管(101)、盒体(1)进入到夹紧盒(102)中,所述捆绑带(201)在盒体(1)顶部形成圈形,所述夹紧盒(102)用于将捆绑带(201)的前端固定在盒体(1)上;

抵挡块(104),固定连接在所述夹紧盒(102)的顶端一侧;

电动伸缩杆(4),垂直于所述抵挡块(104)固定连接在所述盒体(1)顶部,所述电动伸缩杆(4)的前端固定连接有电加热块(401),所述电加热块(401)与抵挡块(104)相对设置。

2.根据权利要求1所述的一种印刷品用捆绑打包机,其特征在于,所述电机(3)固定连接在盒体(1)侧壁,所述电机(3)输出端固定连接在缠绕筒(2)的另一端。

3.根据权利要求2所述的一种印刷品用捆绑打包机,其特征在于,所述夹紧盒(102)包括安装槽块(103)、拉动杆(1034),所述安装槽块(103)固定连接在夹紧盒(102)一侧,且与夹紧盒(102)连通,所述安装槽块(103)内壁固定连接有支撑块(1033),所述支撑块(1033)上固定连接有弹簧(1032),所述弹簧(1032)另一端固定连接有抵紧块(1031),所述抵紧块(1031)滑动连接在安装槽块(103)、夹紧盒(102)内,所述抵紧块(1031)与捆绑带(201)紧贴,所述拉动杆(1034)一端滑动连接在安装槽块(103)中,另一端贯穿至盒体(1)外,且滑动连接在盒体(1)上,所述拉动杆(1034)与抵紧块(1031)之间固定连接有连杆(1035)。

4.根据权利要求1所述的一种印刷品用捆绑打包机,其特征在于,所述空腔(1021)侧壁固定连接有防滑垫(1022),所述防滑垫(1022)与捆绑带(201)前端相贴。

5.根据权利要求4所述的一种印刷品用捆绑打包机,其特征在于,所述抵挡块(104)靠近电加热块(401)的一侧固定连接有第一突齿(1041),所述第一突齿(1041)与捆绑带(201)相对应。

6.根据权利要求5所述的一种印刷品用捆绑打包机,其特征在于,所述电加热块(401)靠近抵挡块(104)的一侧固定连接有第二突齿(402),所述第二突齿(402)与第一突齿(1041)呈错位排布。
