专利号: 2021219694768
申请人: 无锡市德莱特精密机械科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

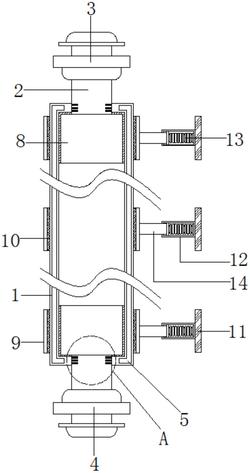

1.一种发动机喷油泵回油管,包括油管本体(1),其特征在于,所述油管本体(1)的两端分别开设有安装口,且两个安装口的内壁均固定有固定管(2),两个固定管(2)一端分别固定有进油接头(3)和出油接头(4),所述固定管(2)位于安装口内的外壁开设有三个等距离分布的环形槽,且安装口的内壁固定有三个等距离分布的环形密封板(6),所述环形密封板(6)的外壁套接有密封垫圈(7),且密封垫圈(7)与环形槽形成嵌接配合,所述油管本体(1)靠近固定管(2)的两端内壁均有支撑圆框(8),且支撑圆框(8)与固定管(2)相连通,所述油管本体(1)的外壁套接有等距离分布的减震部件。

2.根据权利要求1所述的一种发动机喷油泵回油管,其特征在于,所述减震部件包括矩形块(9)和连接板(11),且矩形块(9)的外壁开设有圆口,圆口的内壁固定有防滑垫(10),且油管本体(1)固定套接于防滑垫(10)的内壁,连接板(11)位于矩形块(9)的一侧,且连接板(11)靠近油管本体(1)的一侧外壁固定有两个对称分布的限位组件,限位组件与矩形块(9)固定连接,连接板(11)靠近油管本体(1)的一侧外壁中部固定有中空柱(12),且中空柱(12)的一侧外壁开设有滑口,滑口的内壁滑动连接有T形柱(14),且T形柱(14)一端与矩形块(9)固定连接,T形柱(14)位于中空柱(12)内部的一端外壁固定有减震弹簧(13),且减震弹簧(13)的一端与中空柱(12)的内壁固定连接。

3.根据权利要求2所述的一种发动机喷油泵回油管,其特征在于,所述限位组件包括限位杆(15)和T形杆(16),且限位杆(15)与连接板(11)相连接,T形杆(16)一端与矩形块(9)相连接,且限位杆(15)的一端开设有限位口,且T形杆(16)与限位口的内壁形成滑动配合。

4.根据权利要求2所述的一种发动机喷油泵回油管,其特征在于,所述中空柱(12)位于两个限位杆(15)之间,且T形柱(14)的一端与中空柱(12)的内壁形成滑动配合。

5.根据权利要求2所述的一种发动机喷油泵回油管,其特征在于,所述连接板(11)的顶部外壁开设有四个呈矩形状分布的安装孔(17),且防滑垫(10)的规格与圆口的规格相适配。

6.根据权利要求1所述的一种发动机喷油泵回油管,其特征在于,所述油管本体(1)的外径与防滑垫(10)的内径相同,且油管本体(1)留有两个对称分布的内置槽(5)。
