专利号: 2021219771177
申请人: 田小川
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

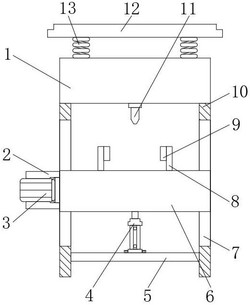

1.一种测试灵敏度高的LED测试仪,包括LED测试仪本体(1),其特征在于:所述LED测试仪本体(1)底部的中心处固定连接有测试头(11),所述LED测试仪本体(1)底部的两侧均固定连接有竖板(10),所述竖板(10)内侧的底部设有调节气缸(4),所述调节气缸(4)的输出端固定连接有固定箱(6),所述固定箱(6)的左侧固定连接有伺服电机(3),所述伺服电机(3)的输出端固定连接有转轴(14),所述转轴(14)的右侧固定连接有螺杆(17),所述螺杆(17)的右侧贯穿至固定箱(6)的内腔,所述螺杆(17)表面的左侧开设有正螺纹(16),所述螺杆(17)表面的右侧开设有反螺纹(18),所述正螺纹(16)和反螺纹(18)的表面均螺纹连接有调节螺套(15),所述调节螺套(15)的顶部固定连接有滑套(20),所述滑套(20)的顶部固定连接有移动杆(8),所述移动杆(8)的顶部贯穿至固定箱(6)的顶部,所述移动杆(8)内侧的顶部固定连接有夹持垫(9)。

2.根据权利要求1所述的一种测试灵敏度高的LED测试仪,其特征在于:所述LED测试仪本体(1)顶部的两侧均固定连接有缓冲弹簧(13),所述缓冲弹簧(13)的顶部固定连接有防护板(12)。

3.根据权利要求1所述的一种测试灵敏度高的LED测试仪,其特征在于:所述竖板(10)的内腔开设有竖槽(7),所述竖槽(7)的内壁与固定箱(6)的表面活动连接,所述调节气缸(4)的底部固定连接有横杆(5),所述横杆(5)的外侧与竖板(10)的内侧固定连接。

4.根据权利要求1所述的一种测试灵敏度高的LED测试仪,其特征在于:所述伺服电机(3)的顶部和底部均固定连接有支撑架(2),所述支撑架(2)的右侧与固定箱(6)的左侧固定连接,所述固定箱(6)内壁的右侧嵌入有轴承(19),所述轴承(19)的内腔与螺杆(17)的右端活动连接。

5.根据权利要求1所述的一种测试灵敏度高的LED测试仪,其特征在于:所述滑套(20)的内腔活动连接有导向柱(22),所述导向柱(22)的两侧均与固定箱(6)的内壁固定连接。

6.根据权利要求1所述的一种测试灵敏度高的LED测试仪,其特征在于:所述固定箱(6)内壁的顶部横向开设有横槽(21),所述移动杆(8)的顶部贯穿横槽(21)并与横槽(21)的内壁滑动连接。
