专利号: 2021219939534
申请人: 无锡市锡星汽车电器有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

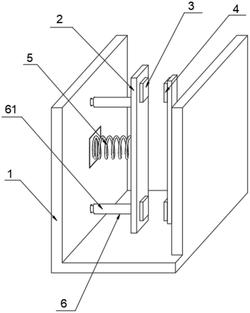

1.防触点粘连型电磁开关,包括:开关壳体(1),其特征在于,所述开关壳体(1)的内部一侧设置有衔铁(2),所述衔铁(2)的一侧中部焊接有弹簧(5),所述弹簧(5)远离衔铁(2)的一端固定连接于开关壳体(1)的内壁,所述衔铁(2)远离弹簧(5)的一侧表面固定连接有动触片(3),所述衔铁(2)远离弹簧(5)的一侧设置有静触片(4),所述静触片(4)通过连接条固定连接于开关壳体(1)的内壁,所述衔铁(2)相对弹簧(5)的一侧两端设置有调距机构(6)。

2.如权利要求1所述的防触点粘连型电磁开关,其特征在于,所述调距机构(6)包括两个螺杆(62),两个所述螺杆(62)分别转动连接于开关壳体(1)一侧上下部的连接孔内,所述螺杆(62)的表面均螺纹连接有套杆(61),两个所述套杆(61)的端部分别与衔铁(2)一侧的上下部分表面接触。

3.如权利要求2所述的防触点粘连型电磁开关,其特征在于,每个所述螺杆(62)远离衔铁(2)的一端均设置有固定机构(7),所述固定机构(7)均包括Z型块(71),两个所述Z型块(71)分别连接于开关壳体(1)的外壁两侧,每个所述Z型块(71)相对开关壳体(1)的一侧表面均固定连接有固定套块(72),每个所述螺杆(62)相对开关壳体(1)外部的一端均固定连接有连接块(75),每个所述固定套块(72)均套接于相应的连接块(75)上。

4.如权利要求3所述的防触点粘连型电磁开关,其特征在于,每个所述Z型块(71)靠近开关壳体(1)的一侧两端均开设有螺孔(73),每个所述螺孔(73)与开关壳体(1)外壁之间均螺纹连接有螺栓(74)。

5.如权利要求3所述的防触点粘连型电磁开关,其特征在于,每个所述连接块(75)的截面均为正方形,每个所述固定套块(72)的内孔均与相应的连接块(75)匹配。
