专利号: 2021220049209
申请人: 苑晓腾
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

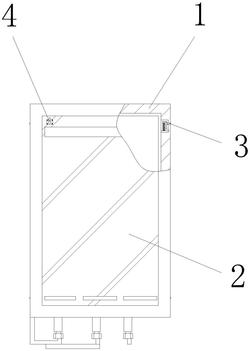

1.一种便于更换内胆的壁挂炉,其特征在于:包括炉体(1),所述炉体(1)的内侧壁活动连接有固定板(2),所述固定板(2)的一侧固定连接有拆卸机构(3),所述拆卸机构(3)包括安装块(301),所述安装块(301)的一侧活动连接有推杆(302);

所述推杆(302)的外壁固定连接有弹簧(304),所述弹簧(304)的一端固定连接有移动板(305),所述推杆(302)的外壁固定连接有限位块(306),所述安装块(301)的内侧壁固定连接有隔板(307)。

2.根据权利要求1所述的一种便于更换内胆的壁挂炉,其特征在于:所述炉体(1)的一侧活动连接有墙体(5),所述炉体(1)的一侧固定连接有固定杆(6),所述固定杆(6)的一端固定连接有固定块(7),所述固定块(7)的一侧活动连接有安装螺栓(8),所述固定块(7)的正面开设有开设有安装槽(9)。

3.根据权利要求1所述的一种便于更换内胆的壁挂炉,其特征在于:所述固定板(2)的正面固定连接有助力机构(4),所述助力机构(4)包括安装板(401),所述安装板(401)的正面固定连接有助力把手(403)。

4.根据权利要求3所述的一种便于更换内胆的壁挂炉,其特征在于:所述安装板(401)的正面固定连接有安装螺丝(402),且安装板(401)通过安装螺丝(402)与固定板(2)固定连接。

5.根据权利要求2所述的一种便于更换内胆的壁挂炉,其特征在于:所述安装螺栓(8)的形状大小和安装槽(9)的形状大小均相互匹配,且安装螺栓(8)通过安装槽(9)与固定块(7)活动连接。

6.根据权利要求1所述的一种便于更换内胆的壁挂炉,其特征在于:所述安装块(301)的一侧开设有通孔,且通孔的形状大小和推杆(302)的形状大小均相互匹配,且推杆(302)通过通孔与安装块(301)活动连接。

7.根据权利要求1所述的一种便于更换内胆的壁挂炉,其特征在于:所述弹簧(304)的一端与推杆(302)的外壁固定连接,且弹簧(304)的一端与移动板(305)的一侧固定连接。

8.根据权利要求1所述的一种便于更换内胆的壁挂炉,其特征在于:所述推杆(302)的一端固定连接有按钮(303),且按钮(303)的外壁固定连接有防滑垫。
