专利号: 2021220056255
申请人: 刘军
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

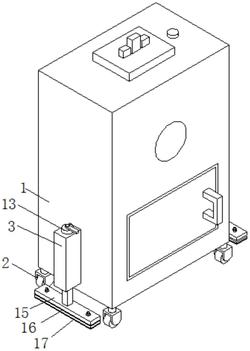

1.一种超声医学科用B超探头自动消毒装置,包括自动消毒装置主体(1),其特征在于:所述自动消毒装置主体(1)底部的四个边角均固定安装有万向轮(2),所述自动消毒装置主体(1)的底部对称连接有两个固定块(3),两个所述固定块(3)的内部均开设有限位槽(4),两个所述限位槽(4)的顶部开设有分别贯穿于两个固定块(3)顶端的两个圆槽(6),两个所述圆槽(6)的内部均转动连接有转动体,两个转动体的顶部均固定连接有把手(14),两个转动体的底部均固定连接有活动螺纹杆(9),两个所述限位槽(4)的内部均滑动连接有活动杆(7),两个所述活动杆(7)的内部分别开设有与两个活动螺纹杆(9)外表面相适配的螺纹槽(8),两个所述螺纹槽(8)的内部分别与两个活动杆(7)的外表面螺纹连接,两个所述活动杆(7)的底部均固定连接有稳定板。

2.根据权利要求1所述的一种超声医学科用B超探头自动消毒装置,其特征在于:两个稳定板包括分别与两个活动杆(7)底端固定连接的两个固定板(15)、分别位于两个固定板(15)下方的两个连接板(16)和分别位于两个连接板(16)下方的橡胶垫(17),两个所述固定板(15)的外表面均对称开设有两个安装孔(18),两个所述连接板(16)的外表面均对称固定连接有两个固定螺杆(5),四个所述固定螺杆(5)的一端分别穿过四个安装孔(18)的内部与四个螺母(11)的内部螺纹连接。

3.根据权利要求1所述的一种超声医学科用B超探头自动消毒装置,其特征在于:两个转动体包括分别与两个圆槽(6)内壁面转动连接的两个转动圆块(12),分别与两个转动圆块(12)顶部固定连接的两个上限位圆块(13)和分别与两个转动圆块(12)底部固定连接的两个下限位圆块(10),且两个下限位圆块(10)的底端分别与两个活动螺纹杆(9)的顶部固定连接。

4.根据权利要求3所述的一种超声医学科用B超探头自动消毒装置,其特征在于:每个上限位圆块(13)与每个下限位圆块(10)之间的距离尺寸与每个圆槽(6)内部的高度尺寸相适配。

5.根据权利要求1所述的一种超声医学科用B超探头自动消毒装置,其特征在于:两个所述活动杆(7)的截面尺寸分别与两个限位槽(4)内部的截面尺寸相适配,且两个活动杆(7)的截面尺寸均为正方形。

6.根据权利要求1所述的一种超声医学科用B超探头自动消毒装置,其特征在于:两个所述把手(14)的外表面开设有防滑纹。

7.根据权利要求2所述的一种超声医学科用B超探头自动消毒装置,其特征在于:两个所述橡胶垫(17)的底部均开设有防滑纹。
