专利号: 2021220426464
申请人: 黄文杰
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

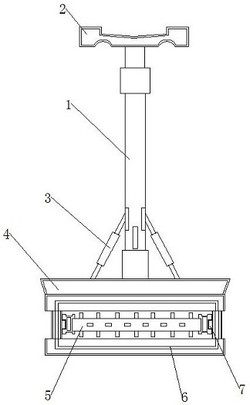

1.一种河面青苔打捞清理装置,包括支撑杆(1),其特征在于:所述支撑杆(1)的顶部连接有把手(2),所述支撑杆(1)的两侧下方均连接有支撑柱(3),所述支撑杆(1)的底端连接有打捞箱(4),所述打捞箱(4)的一侧开设有打捞口(6),所述打捞箱(4)的内部设置有两个转轴(7),两个所述转轴(7)的一端均通过限位槽(9)连接有连接头(10),两个所述连接头(10)之间设置有转轮(5),所述转轮(5)的外圈设置有打捞板(8),所述打捞箱(4)的另一侧安装有箱门(13),所述箱门(13)的内部贯穿有滤水孔(14),所述箱门(13)的一侧下方通过旋转轴(17)连接有限位板(15),所述限位板(15)的一侧下方贯穿有固定螺栓(16),所述打捞箱(4)的内部设置有收集箱(12),所述收集箱(12)的一侧上方设置有导流板(11)。

2.根据权利要求1所述的一种河面青苔打捞清理装置,其特征在于:所述转轴(7)和限位槽(9)相适配,且所述转轮(5)通过转轴(7)和限位槽(9)与打捞箱(4)转动连接。

3.根据权利要求1所述的一种河面青苔打捞清理装置,其特征在于:所述打捞板(8)设置有多个,且多个所述打捞板(8)呈环形分布。

4.根据权利要求1所述的一种河面青苔打捞清理装置,其特征在于:所述打捞箱(4)的侧面呈倾斜状。

5.根据权利要求1所述的一种河面青苔打捞清理装置,其特征在于:所述限位板(15)通过旋转轴(17)与箱门(13)转动连接,且所述限位板(15)通过固定螺栓(16)与打捞箱(4)拆卸连接。

6.根据权利要求1所述的一种河面青苔打捞清理装置,其特征在于:所述滤水孔(14)设置有多个,且多个所述滤水孔(14)纵向分布。

7.根据权利要求1所述的一种河面青苔打捞清理装置,其特征在于:所述箱门(13)通过合页与打捞箱(4)转动连接,且所述箱门(13)的底部与打捞箱(4)紧密贴合。
