专利号: 202122073951X
申请人: 扬州龙马照明集团有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

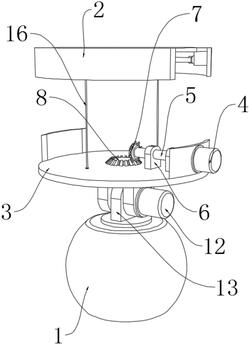

1.一种能精准调节照射角度的LED照明灯具,包括灯具本体(1)和上侧固定板(2),其特征在于:所述上侧固定板(2)的底部安装有下侧固定板(3),所述下侧固定板(3)上安装有角度调节机构,所述角度调节机构用于调节灯具本体(1)的照射角度。

2.根据权利要求1所述的一种能精准调节照射角度的LED照明灯具,其特征在于:所述角度调节机构包括有安装于所述下侧固定板(3)顶部的圆周转动调节机构和安装于所述下侧固定板(3)底部的前后转动调节机构;

所述圆周转动调节机构包括第一驱动电机(4)、转动杆(5)、多个固定块(6)、主动锥齿轮(7)和从动锥齿轮(8);

所述第一驱动电机(4)固定于所述下侧固定板(3)的一侧,所述第一驱动电机(4)的输出端穿过所述下侧固定板(3)与所述转动杆(5)固定连接,且所述转动杆(5)与所述下侧固定板(3)转动连接,所述下侧固定板(3)的顶部且位于所述转动杆(5)的外侧固定有多个固定块(6),且所述固定块(6)与所述转动杆(5)转动连接,所述转动杆(5)的一端固定有主动锥齿轮(7),所述主动锥齿轮(7)的底部啮合连接有从动锥齿轮(8),所述从动锥齿轮(8)的底部穿过所述下侧固定板(3)与所述前后转动调节机构固定连接。

3.根据权利要求2所述的一种能精准调节照射角度的LED照明灯具,其特征在于:所述前后转动调节机构包括转动片(9)、两个第一连接块(10)、转动柱(11)、第二驱动电机(12)和转动连接板(13);

所述转动片(9)转动连接于下侧固定板(3)的底部,且所述转动片(9)与所述从动锥齿轮(8)固定连接,所述转动片(9)的底部固定有两个第一连接块(10),两个所述第一连接块(10)之间转动连接有一转动柱(11),所述转动柱(11)的外侧固定有转动连接板(13),且所述灯具本体(1)固定于转动连接板(13)的底部,所述转动柱(11)的一端固定有第二驱动电机(12),且所述第二驱动电机(12)与其中一个所述第一连接块(10)固定连接。

4.根据权利要求1所述的一种能精准调节照射角度的LED照明灯具,其特征在于:所述上侧固定板(2)的底部还安装有至少两个升降机构,所述升降机构用于控制所述下侧固定板(3)和所述灯具本体(1)升降;

每个所述升降机构均包括两个第二连接块(14)、第三驱动电机(15)、转动轴和绳索(16);

两个所述第二连接块(14)固定于所述上侧固定板(2)底部的内侧,两个所述第二连接块(14)之间转动连接有转动轴,所述上侧固定板(2)底部的内侧还固定有第三驱动电机(15),所述第三驱动电机(15)的输出端穿过其中一个所述第二连接块(14)与转动轴固定连接,所述转动轴的外侧缠绕有绳索(16),所述绳索(16)的底部与所述下侧固定板(3)固定连接。

5.根据权利要求4所述的一种能精准调节照射角度的LED照明灯具,其特征在于:所述转动轴的远离第三驱动电机(15)的一端固定有伸出卡接圆柱(17),且所述伸出卡接圆柱(17)与另一个所述第二连接块(14)转动连接,所述上侧固定板(2)底部的内侧且位于所述伸出卡接圆柱(17)的一端固定有推杆电机(18),所述推杆电机(18)的行程杆固定有连接卡接圆柱(19),所述连接卡接圆柱(19)的内侧固定有一卡接块,所述伸出卡接圆柱(17)靠近所述连接卡接圆柱(19)的一端开设有与所述卡接块相对应的卡接槽。

6.根据权利要求5所述的一种能精准调节照射角度的LED照明灯具,其特征在于:所述卡接块的形状为方形。

7.根据权利要求4所述的一种能精准调节照射角度的LED照明灯具,其特征在于:所述绳索(16)的材质为钢丝。

8.根据权利要求2所述的一种能精准调节照射角度的LED照明灯具,其特征在于:所述转动杆(5)与固定块(6)以及转动杆(5)与下侧固定板(3)均通过轴承转动连接。
