专利号: 2021220758474
申请人: 于军
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

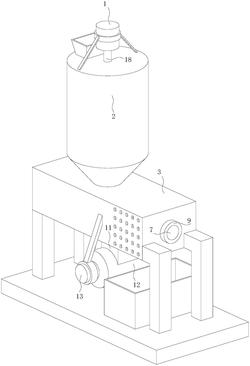

1.一种畜牧用粪便处理装置,包括第一电机(1),其特征在于:所述第一电机(1)外表面通过固定架与粉碎箱(2)顶部固定连接,粉碎箱(2)底部与挤压箱(3)顶部连通,挤压箱(3)内壁的一侧与液压外管(4)一端固定连接,液压外管(4)另一端与液压内管(5)一端插接,液压内管(5)另一端与推板(6)一侧固定连接;

挤压箱(3)内壁的一侧与缓冲弹簧(8)一端固定连接,缓冲弹簧(8)另一端与辅助板(10)一侧固定连接,辅助板(10)一侧与伸缩杆(7)一端固定连接;

挤压箱(3)底部与连通滑道(11)顶部连通,连通滑道(11)底部与搅拌箱(12)顶部连通,搅拌箱(12)一侧内壁与第二转动杆(14)一端外表面转动连接;

第一电机(1)一端与第一转动杆(18)一端固定连接,第一转动杆(18)中部外表面与粉碎刀具(19)内壁固定套接。

2.根据权利要求1所述的一种畜牧用粪便处理装置,其特征在于:所述推板(6)底部固定设置有第一挡板(16),第一挡板(16)顶部与挤压箱(3)底部滑动连接,推板(6)顶部固定设置有第二挡板(17),第二挡板(17)顶部与挤压箱(3)内壁顶部滑动连接。

3.根据权利要求1所述的一种畜牧用粪便处理装置,其特征在于:所述挤压箱(3)内壁的底部开有上下贯通的接料口,挤压箱(3)靠近辅助板(10)的两侧与底部均开有漏水孔。

4.根据权利要求1所述的一种畜牧用粪便处理装置,其特征在于:所述伸缩杆(7)中部外表面与挤压箱(3)一侧内壁滑动连接,伸缩杆(7)一端外表面固定套接有限位块(9)。

5.根据权利要求1所述的一种畜牧用粪便处理装置,其特征在于:所述第二转动杆(14)一端与第二电机(13)一端固定连接,第二转动杆(14) 中部外表面固定设置有搅拌棒(15),第二转动杆(14)另一端转动设置于搅拌箱(12)内壁的一侧。

6.根据权利要求1所述的一种畜牧用粪便处理装置,其特征在于:所述连通滑道(11)顶部两侧均开有滑道,滑道的宽度对应第一挡板(16)的宽度。
