专利号: 2021220787636
申请人: 叶超成
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

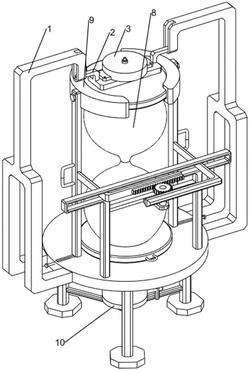

1.一种机械零件清洗装置,包括有第一支撑架(1)和第一活动板(2),左右两侧的第一支撑架(1)上部内侧之间滑动式连接有第一活动板(2),其特征是,还包括有马达(3)、第一转轴(4)、毛刷(5)、第一压缩弹簧(6)、堵塞机构(7)和存储机构(8),第一活动板(2)上部安装有马达(3),马达(3)的输出轴上设有第一转轴(4),第一转轴(4)与第一活动板(2)转动式连接,第一转轴(4)下部内侧滑动式设有三个毛刷(5),三个毛刷(5)上均绕有第一压缩弹簧(6),第一压缩弹簧(6)连接在第一转轴(4)与毛刷(5)之间,第一转轴(4)下部设有堵塞机构(7),两根第一支撑架(1)之间连接有存储机构(8),存储机构(8)与堵塞机构(7)和第一转轴(4)配合。

2.根据权利要求1所述的一种机械零件清洗装置,其特征是,堵塞机构(7)包括有活动块(71)、第一活动杆(72)和第二压缩弹簧(73),第一转轴(4)底部转动式设有活动块(71),活动块(71)内侧滑动式设有第一活动杆(72),第一活动杆(72)与活动块(71)之间连接有第二压缩弹簧(73)。

3.根据权利要求2所述的一种机械零件清洗装置,其特征是,存储机构(8)包括有存储盒(81)、底座(82)和第一支撑柱(83),两根第一支撑架(1)下部之间连接有第一支撑柱(83),第一支撑柱(83)顶部设有底座(82),底座(82)上螺纹式设有存储盒(81),存储盒(81)与第一活动杆(72)和第一转轴(4)滑动式连接。

4.根据权利要求3所述的一种机械零件清洗装置,其特征是,还包括有限位机构(9),限位机构(9)包括有第二活动杆(91)、限位杆(92)、第一齿条(93)、第二转轴(94)、齿轮(95)、第三转轴(96)和转轮(97),第一支撑柱(83)左右两侧内部均滑动式设有第二活动杆(91),两根第二活动杆(91)对称,第一支撑柱(83)顶侧前部设有限位杆(92),第二活动杆(91)前侧中部设有第一齿条(93),限位杆(92)顶部转动式设有第二转轴(94),第二转轴(94)上部设有齿轮(95),齿轮(95)与两根第一齿条(93)啮合,第二活动杆(91)上部内侧转动式设有三根第三转轴(96),第三转轴(96)上设有转轮(97),转轮(97)与第二活动杆(91)滑动式连接。

5.根据权利要求4所述的一种机械零件清洗装置,其特征是,还包括有废水处理机构(10),废水处理机构(10)包括有第二支撑架(101)、第四转轴(102)、第二活动板(103)和扭力弹簧(104),第一支撑柱(83)下部内侧设有第二支撑架(101),第二支撑架(101)顶侧中部转动式设有第四转轴(102),第四转轴(102)上设有第二活动板(103),第二活动板(103)与第一支撑柱(83)配合,第四转轴(102)上绕有扭力弹簧(104),扭力弹簧(104)连接在第二支撑架(101)与第二活动板(103)之间。

6.根据权利要求5所述的一种机械零件清洗装置,其特征是,第二支撑架(101)的材料为合金。
