专利号: 2021220995164
申请人: 四川工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

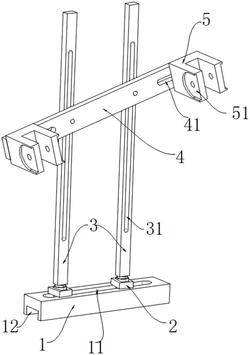

1.一种竞技车辆用悬架安装耳片定位装置,其特征在于,包括:底座,所述底座上设置有第一滑孔;

两个连接部,两个所述连接部均设置在所述第一滑孔内;

两个支撑竖杆,两个所述支撑竖杆分别与两个所述连接部相连,所述支撑竖杆通过两个所述连接部与所述底座可活动连接;

连接横杆,所述连接横杆与两个所述支撑竖杆相连,所述连接横杆与所述支撑竖杆可活动连接;

两个定位块,两个所述定位块设置在所述连接横杆上,且位于靠近所述连接横杆的两端,两个所述定位块分别与所述横杆可活动连接;

所述定位块上设置有连接槽,所述连接槽用来连接定位耳片。

2.如权利要求1所述的一种竞技车辆用悬架安装耳片定位装置,其特征在于,所述支撑竖杆上开设有第一调节槽,所述第一调节槽的内部前后贯穿设置有第一螺栓,所述第一螺栓与所述连接横杆螺纹连接,所述第一螺栓的螺帽位于所述支撑竖杆的背侧,所述螺帽和所述连接横杆卡接在所述支撑竖杆的前后侧,形成第一卡接部,所述第一卡接部活动连接在所述支撑竖杆上。

3.如权利要求1所述的一种竞技车辆用悬架安装耳片定位装置,其特征在于,所述连接横杆上设置有第二调节槽,所述第二调节槽的内部前后贯穿设置有第二螺栓,所述第二螺栓与所述定位块螺纹连接,所述第二螺栓的螺帽位于所述连接横杆的背侧,所述螺帽与所述定位块卡接在所述支撑竖杆的前后侧,形成第二卡接部,所述第二卡接部活动连接在所述连接横杆上。

4.如权利要求1所述的一种竞技车辆用悬架安装耳片定位装置,其特征在于,所述连接部包括:

连接件,所述连接件上下贯穿设置在所述第一滑孔内,所述连接件与所述支撑竖杆相连;

紧固螺母,所述紧固螺母设置在所述连接件的外部,且位于所述底座上,所述紧固螺母与所述连接件螺纹连接;

挡块,所述挡块设置在所述连接件的底端,所述紧固螺母与挡块分别位于所述第一滑孔的顶端和底端,形成第三卡接部。

5.如权利要求4所述的一种竞技车辆用悬架安装耳片定位装置,其特征在于,所述连接件与支撑竖杆可拆卸连接。

6.如权利要求4所述的一种竞技车辆用悬架安装耳片定位装置,其特征在于,所述底座的底端设置有安装槽,所述挡块处于所述安装槽内,且与所述安装槽滑动连接。

7.如权利要求6所述的一种竞技车辆用悬架安装耳片定位装置,其特征在于,所述挡块为方形,所述安装槽为方槽,所述挡块与所述安装槽相适配。

8.如权利要求7所述的一种竞技车辆用悬架安装耳片定位装置,其特征在于,所述连接件与所述挡块可拆卸连接。
