专利号: 2021221041280
申请人: 临安学军葡萄园
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

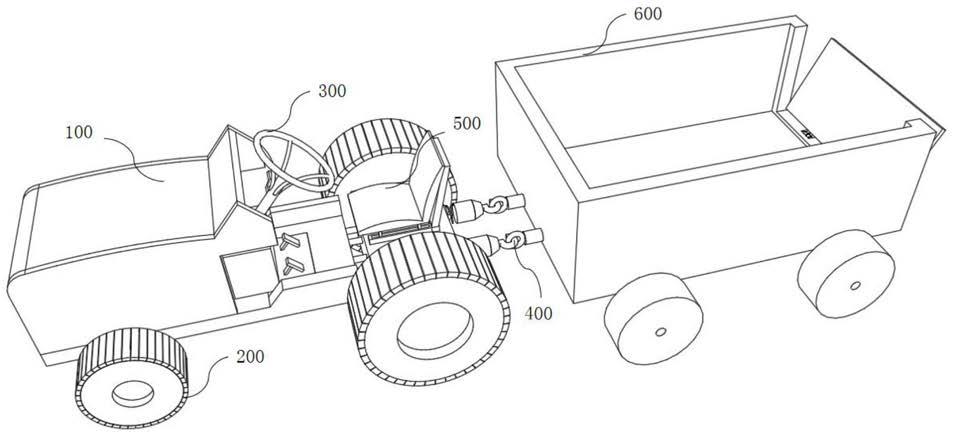

1.一种便于春香柑橘树运输装置,包括外壳装置(100)、移动装置(200)、方向调节装置(300)、连接装置(400)、基础设施结构(500)以及运载装置(600),其特征在于:所述外壳装置(100)包括底板(110)、防护侧板(120)以及前盖板(130),所述防护侧板(120)下表面与底板(110)上表面连接,所述前盖板(130)一侧表面与防护侧板(120)一侧表面连接,所述移动装置(200)包括柱杆(210)、固定块(220)、从动轴(230)、从动轮(240)以及动力箱(250),所述柱杆(210)下表面与底板(110)上表面连接,所述柱杆(210)下表面与固定块(220)上表面连接,所述固定块(220)一侧表面设有圆孔,所述从动轴(230)一端穿过圆孔与从动轮(240)一侧表面连接,所述方向调节装置(300)包括制动箱(310)、踏板(320)以及转动杆(330),所述制动箱(310)下表面与底板(110)上表面连接,所述制动箱(310)上表面设有安装卡槽,所述踏板(320)与安装卡槽连接,所述转动杆(330)外表面与制动箱(310)内部一侧表面连接,所述连接装置(400)包括受力圆块(410)、弹簧(420)以及强力挂钩(430),所述受力圆块(410)一侧表面与动力箱(250)一侧表面连接,所述弹簧(420)一端与受力圆块(410)一侧表面连接,所述弹簧(420)另一端与强力挂钩(430)一侧表面连接,所述基础设施结构(500)包括方形槽(510)、滑杆(520)以及座椅(530),所述方形槽(510)下表面与动力箱(250)上表面连接,所述滑杆(520)下表面与方形槽(510)内部上表面连接,所述滑杆(520)与方形槽(510)滑动配合,所述座椅(530)下表面与滑杆(520)上表面连接,所述运载装置(600)包括运载车箱(610)、方形片杆(620)、圆轴(630)以及圆轮(640),所述方形片杆(620)上表面与运载车箱(610)下表面连接,所述方形片杆(620)一侧表面设有孔口,所述圆轴(630)一端穿过孔口与圆轮(640)一侧表面连接,所述圆轴(630)与孔口旋转配合。

2.根据权利要求1所述的一种便于春香柑橘树运输装置,其特征在于:所述外壳装置(100)还包括对接圆杆(140),若干所述对接圆杆(140)一侧表面均与底板(110)一侧表面连接,若干所述对接圆杆(140)另一侧表面均与动力箱(250)另一侧表面连接。

3.根据权利要求1所述的一种便于春香柑橘树运输装置,其特征在于:所述移动装置(200)还包括主动轴(260)以及主动轮(270),所述动力箱(250)一侧表面设有通孔,所述主动轴(260)一端穿过通孔与主动轮(270)一侧表面连接。

4.根据权利要求1所述的一种便于春香柑橘树运输装置,其特征在于:所述方向调节装置(300)还包括方向盘(340),所述方向盘(340)安装于转动杆(330)外表面。

5.根据权利要求1所述的一种便于春香柑橘树运输装置,其特征在于:所述连接装置(400)还包括强力锁扣(440),所述强力锁扣(440)一侧表面与运载车箱(610)一侧表面连接,所述强力锁扣(440)与强力挂钩(430)扣合连接。

6.根据权利要求1所述的一种便于春香柑橘树运输装置,其特征在于:所述基础设施结构(500)还包括约束杆(540)以及支撑斜板(550),所述约束杆(540)下表面与动力箱(250)上表面连接,所述支撑斜板(550)下表面与约束杆(540)上表面连接。

7.根据权利要求1所述的一种便于春香柑橘树运输装置,其特征在于:所述运载装置(600)还包括转动组件(650)、隔板(660)以及推拉握把(670),所述运载车箱(610)一侧表面设有安装轴槽,所述转动组件(650)与安装轴槽连接,所述隔板(660)一侧表面与转动组件(650)一侧表面连接,所述推拉握把(670)一侧表面与隔板(660)一侧表面连接。
