专利号: 2021221103272
申请人: 郑丽荣
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

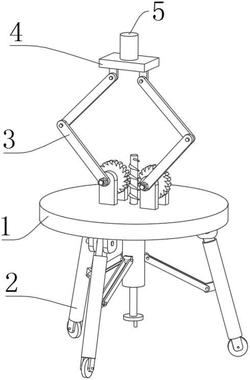

1.一种工程质量监督用空鼓检测装置,其特征在于,包括底座(1)、支撑机构(2)、升降机构(3)、安装板(4)和空鼓检测头(5),所述支撑机构(2)安装在底座(1)的底部,所述升降机构(3)安装在底座(1)的顶部,所述安装板(4)安装在升降机构(3)的输出端,所述空鼓检测头(5)固定安装在安装板(4)的顶部;所述升降机构(3)包括蜗杆(31),所述蜗杆(31)贯穿底座(1)、且与底座(1)转动连接,所述蜗杆(31)的外延设有若干蜗轮(32),若干所述蜗轮(32)均通过转轴与底座(1)转动连接,若干所述蜗轮(32)均与蜗杆(31)啮合,若干所述蜗轮(32)的外侧均同轴固定安装有第一调节杆(33),所述第一调节杆(33)远离相应的蜗轮(32)的一端转动安装有第二调节连杆(34),所述第二调节连杆(34)远离相应的第一调节杆(33)的一端与安装板(4)的底部铰接。2.根据权利要求1所述的一种工程质量监督用空鼓检测装置,其特征在于,所述蜗杆(31)的底部固定安装有手轮(35),所述手轮(35)位于底座(1)的下方。3.根据权利要求1所述的一种工程质量监督用空鼓检测装置,其特征在于,所述支撑机构(2)包括若干支撑杆(21),若干所述支撑杆(21)环绕着底座(1)均匀分布、且均与底座(1)的底部铰接,若干所述支撑杆(21)的底端均转动安装有万向轮(25)。4.根据权利要求3所述的一种工程质量监督用空鼓检测装置,其特征在于,所述支撑机构(2)还包括套筒(24),所述套筒(24)固定安装在底座(1)的底部,所述套筒(24)套设在蜗杆(31)的底端、且与蜗杆(31)转动连接。5.根据权利要求4所述的一种工程质量监督用空鼓检测装置,其特征在于,所述支撑机构(2)还包括若干第一连杆(22),若干所述第一连杆(22)与若干支撑杆(21)一一对应,若干所述第一连杆(22)的一端与相应的支撑杆(21)铰接,若干所述第一连杆(22)的另一端均铰接有第二连杆(23),若干所述第二连杆(23)远离第一连杆(22)的一端均与套筒(24)的侧壁铰接。
