专利号: 202122124210X
申请人: 扬州市职业大学(扬州市广播电视大学)
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

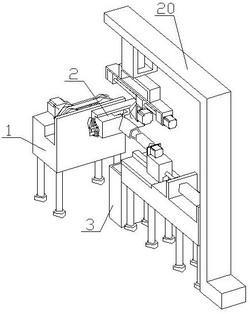

1.一种铸造件打磨装置,其特征在于:包括旋转组件、夹紧组件、回收箱和打磨组件,所述夹紧组件用于夹紧轴套,所述旋转组件用于驱动夹紧组件所夹紧的轴套旋转,打磨组件用于对夹紧组件所夹紧的轴套内壁以及外壁进行打磨,所述回收箱用于回收打磨所产生的粉尘。

2.根据权利要求1所述的一种铸造件打磨装置,其特征在于:旋转组件包括安装台、旋转电机、主动轮、从动轮、皮带和从动轴,从动轴转动安装在安装台上、并且一端向外伸出安装台,所述从动轴上连接有从动轮,所述旋转电机固定安装在安装台上、并且输出端安装有主动轮,主动轮与从动轮之间通过皮带传动连接。

3.根据权利要求2所述的一种铸造件打磨装置,其特征在于:夹紧组件包括与从动轴固定连接的连接架,连接架外侧端面上设置有滑槽,滑槽内滑动设置有两个向外凸出的夹块,夹块之间设置有用于夹紧轴套的圆形孔,夹块之间螺纹连接有两侧螺纹旋向相反的第一丝杆,第一丝杆的一端向外伸出对应夹块、并连接有手柄,所述连接架外侧端面的中部安装有与第一丝杆转动连接的丝杆座,两个夹块内端的背面设置有缺口,在两个夹块夹紧轴套时丝杆座位于两个夹块的缺口之间。

4.根据权利要求3所述的一种铸造件打磨装置,其特征在于:回收箱为开口朝上的箱体、并设置在夹紧组件所夹取的轴套正下方。

5.根据权利要求1所述的一种铸造件打磨装置,其特征在于:打磨机构布置在夹紧组件所夹取的轴套的一侧,包括承重架以及呈上下布置安装在承重架上的外打磨组件和内打磨组件,内打磨组件包括载物台、推动气缸、滑台、输出电机、磨棒和滑轨,载物台安装在承重架上,滑台通过直线导轨滑动安装在载物台上,所述输出电机安装在滑台上,输出电机的输出端安装有与夹紧组件所夹紧的轴套同轴线布置的磨棒,所述磨棒的前端对准夹紧组件上所夹紧的轴套,所述载物台上还安装有驱动磨棒向前进入轴套内的推动气缸;

外打磨组件包括U型架、升降气缸、安装架、升降气缸通过U型架安装在承重架的顶部,升降气缸的伸缩端朝下并连接安装架,安装架上安装有位于在夹紧组件所夹取的轴套正上方、并与轴套平行布置的第二丝杆,安装架的一端安装有驱动第二丝杆转动的驱动电机,第二丝杆上螺纹连接有向下凸出安装架的安装座,安装座上安装有转动电机,转动电机的输出端安装有用于轴套外周打磨的砂轮。
