专利号: 2021221385067
申请人: 黄婷
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

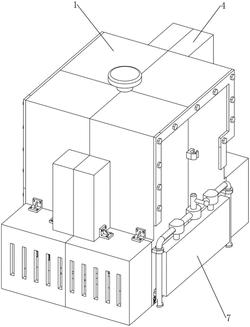

1.一种陶瓷工艺品加工用自动揉粘土设备,包括有外壳(1)、固定杆(2)、第一直齿轮(3)和揉泥盘(4),外壳(1)顶部内转动式设有固定杆(2),固定杆(2)下端设有第一直齿轮(3),第一直齿轮(3)底部偏心位设有揉泥盘(4),其特征在于,还包括驱动机构(5)和下压机构(6),外壳(1)后壁和内部均设有驱动机构(5),外壳(1)内部设有下压机构(6),下压机构(6)与驱动机构(5)配合。

2.按照权利要求1所述的一种陶瓷工艺品加工用自动揉粘土设备,其特征在于,驱动机构(5)包括有固定架(51)、电机(52)、锥齿轮(53)、第一支撑杆(54)和第二直齿轮(55),外壳(1)后壁上部设有固定架(51),固定架(51)内安装有电机(52),外壳(1)内后壁上部设有第一支撑杆(54),第一支撑杆(54)前侧设有第二直齿轮(55),第二直齿轮(55)与电机(52)输出轴之间设有锥齿轮(53)。

3.按照权利要求2所述的一种陶瓷工艺品加工用自动揉粘土设备,其特征在于,下压机构(6)包括有凸轮(61)、第一滑块(62)和第一弹簧(63),电机(52)输出轴上设有凸轮(61),固定杆(2)上滑动式设有第一滑块(62),第一滑块(62)后侧与凸轮(61)接触配合,固定杆(2)上绕有第一弹簧(63),第一弹簧(63)两端分别与第一滑块(62)和外壳(1)连接。

4.按照权利要求3所述的一种陶瓷工艺品加工用自动揉粘土设备,其特征在于,还包括有挤压机构(7),挤压机构(7)包括有第一转轴(71)、第三直齿轮(72)、第二支撑杆(73)、转盘(74)、推块(75)、第二滑块(76)、第四直齿轮(77)、连接杆(78)和第三滑块(79),外壳(1)内上部前侧设有第一转轴(71),外壳(1)内中部前侧设有第二支撑杆(73),第二支撑杆(73)内转动式设有转盘(74),转盘(74)上侧与第一转轴(71)之间设有第三直齿轮(72),第三直齿轮(72)与第一直齿轮(3)啮合,转盘(74)下部后侧转动式设有推块(75),推块(75)后部转动式设有第二滑块(76),外壳(1)内后部下侧滑动式设有第三滑块(79),第三滑块(79)左部前侧设有连接杆(78),连接杆(78)前部右侧与推块(75)左侧之间设有第四直齿轮(77)。

5.按照权利要求4所述的一种陶瓷工艺品加工用自动揉粘土设备,其特征在于,还包括有换料机构(8),换料机构(8)包括有装料盘(81)、第四滑块(82)、第二弹簧(83)、固定块(84)、挡板(85)、转轮(86)、拉绳(87)和卡块(88),外壳(1)内底部滑动式设有装料盘(81),装料盘(81)前后两侧对称设有第四滑块(82),两个第四滑块(82)后端与外壳(1)之间连接有第二弹簧(83),第四滑块(82)与外壳(1)滑动式配合,外壳(1)右壁下侧对称设有固定块(84),两个固定块(84)之间滑动式设有挡板(85),挡板(85)顶部转动式设有卡块(88),外壳(1)下部右侧均对称设有两个转轮(86),相靠近的两个转轮(86)均与同侧的第四滑块(82)和挡板(85)之间连接有拉绳(87)。

6.按照权利要求5所述的一种陶瓷工艺品加工用自动揉粘土设备,其特征在于,外壳(1)右壁上部设有卡座。
