专利号: 202122153544X
申请人: 江阴圣马罐业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

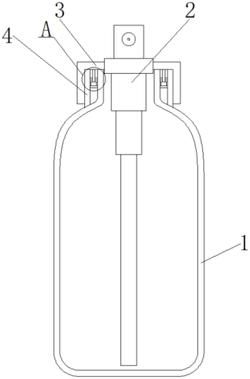

1.一种插接式喷雾罐,包括罐体(1)与封盖(3),其特征在于:所述罐体(1)的顶部设置有罐口(5),所述封盖(3)的内部固定安装有喷雾头(2),所述罐体(1)的顶部固定安装有固定套(4),所述固定套(4)套设在所述罐口(5)的外侧,所述封盖(3)位于所述固定套(4)与所述罐口(5)的顶端,所述罐口(5)的外表面等间距圆周固定安装有四个固定块(7),四块所述固定块(7)的一侧均与所述固定套(4)内侧的表面固定连接,所述封盖(3)内侧的底部等间距圆周固定安装有四块连接板(12),四块所述连接板(12)的底部均固定安装有卡块(13),所述罐口(5)的表面固定安装有承托环(11)。

2.根据权利要求1所述的一种插接式喷雾罐,其特征在于:所述喷雾头(2)的底端设置有进液管,所述喷雾头(2)底端的进液管位于所述罐体(1)的内部。

3.根据权利要求1所述的一种插接式喷雾罐,其特征在于:四块所述固定块(7)的内部均开设有槽口(6),所述槽口(6)与所述连接板(12)均为弧形结构。

4.根据权利要求1所述的一种插接式喷雾罐,其特征在于:四块所述固定块(7)的底部的一侧与四块所述卡块(13)顶部的一侧均设置有倒角。

5.根据权利要求1所述的一种插接式喷雾罐,其特征在于:所述承托环(11)位于四块所述固定块(7)的下方,所述承托环(11)的外侧与所述固定套(4)内侧的表面固定连接。

6.根据权利要求1所述的一种插接式喷雾罐,其特征在于:所述承托环(11)的顶部等间距圆周固定安装有四块固定板(10),四块所述固定板(10)一侧均固定安装有两根弹簧(9),四块所述固定板(10)均通过一侧的两根所述弹簧(9)安装有推板(8)。
