专利号: 202122166894X
申请人: 尹小英
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

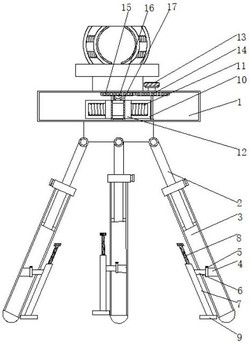

1.一种望远镜支架,包括安装仓(1),其特征在于:所述安装仓(1)的底端连接有上支脚(2),且上支脚(2)的底端连接有下支脚(3),所述下支脚(3)的内部设置有下套筒(4),且下套筒(4)的外侧设置有抱箍(5),所述下套筒(4)的内部设置有上套筒(6),且上套筒(6)的一端连接有螺纹套筒(7),所述螺纹套筒(7)的内部设置有螺钉(8),且螺钉(8)的一端连接有防滑套(9),所述安装仓(1)的一侧设置有移动块(10),且移动块(10)的内部连接有弹簧(11),所述弹簧(11)的一端连接有夹持块(12),所述安装仓(1)的顶端连接有转动把手(13),且转动把手(13)的底端连接有第一齿轮(14),所述第一齿轮(14)的一侧连接有第二齿轮(15),且第二齿轮(15)的内部设置有丝杆(16),所述丝杆(16)的两侧皆设置有套杆(17),且丝杆(16)和套杆(17)的外侧皆设置有滑块(18)。

2.根据权利要求1所述的一种望远镜支架,其特征在于:所述上支脚(2)和下支脚(3)的数量皆为三组,三组所述上支脚(2)皆通过转轴与安装仓(1)转动连接,且三组所述上支脚(2)通过连接抱箍与下支脚(3)套接连接,所述上支脚(2)的外侧连接有滑动块,所述下支脚(3)内部的两侧设置有与滑动块相匹配的滑动槽。

3.根据权利要求1所述的一种望远镜支架,其特征在于:所述下支脚(3)的内部设置有空腔,且下支脚(3)的底端连接有橡胶套,所述下套筒(4)位于空腔的内部,且下套筒(4)与上套筒(6)套接连接,所述下支脚(3)的外侧设置有连接门,且连接门通过转轴与下支脚(3)转动连接。

4.根据权利要求1所述的一种望远镜支架,其特征在于:所述螺纹套筒(7)的内部设置有与螺钉(8)相匹配的螺纹孔,且螺钉(8)与螺纹套筒(7)活动连接,所述螺钉(8)的顶端连接有把手,且螺钉(8)与防滑套(9)可拆卸连接。

5.根据权利要求1所述的一种望远镜支架,其特征在于:所述移动块(10)的一侧设置有滑动槽,所述弹簧(11)和夹持块(12)的数量皆为两组,两组所述夹持块(12)的内部皆设置有防滑垫。

6.根据权利要求1所述的一种望远镜支架,其特征在于:所述第一齿轮(14)和第二齿轮(15)相啮合,所述丝杆(16)通过轴承与安装仓(1)转动连接,所述套杆(17)与安装仓(1)固定连接,所述滑块(18)贯穿安装仓(1)并与移动块(10)固定连接。
