专利号: 2021221772619
申请人: 梁岚
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

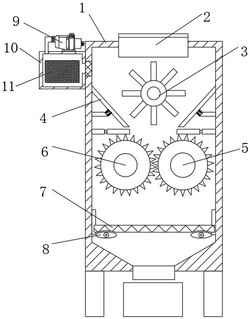

1.一种用于园林枝叶粉碎机的粉碎装置,包括外壳(1),其特征在于:所述外壳(1)外壁的一侧安装有第一电机(12),所述第一电机(12)的输出端连接有搅动轮(3),所述外壳(1)外壁位于第一电机(12)的下方安装有第二电机(13),所述第二电机(13)的输出端连接有第一破碎辊(5),所述第一破碎辊(5)啮合连接有第二破碎辊(6),所述外壳(1)内部的底端设置有筛网(7),所述外壳(1)外壁位于第二电机(13)的下方安装有第三电机(14),所述第三电机(14)的输出端连接有转动柱,且转动柱的外壁套设有转动轮(8),所述外壳(1)外壁的一侧连接有箱体(10),所述箱体(10)的底端安装有气泵(9),所述箱体(10)的内壁设置有加热管(11)。

2.根据权利要求1所述的一种用于园林枝叶粉碎机的粉碎装置,其特征在于:所述外壳(1)内壁位于搅动轮(3)的两侧设置有挡板(4),所述挡板(4)远离搅动轮(3)的一侧设置有多组弹簧,且弹簧远离挡板(4)的一端固定连接有支撑板。

3.根据权利要求1所述的一种用于园林枝叶粉碎机的粉碎装置,其特征在于:所述外壳(1)内壁位于筛网(7)的两侧设置有连接板,且连接板的一侧设置有与筛网(7)外壁相匹配的滑槽。

4.根据权利要求1所述的一种用于园林枝叶粉碎机的粉碎装置,其特征在于:所述第二电机(13)输出端的外壁套设有第一齿轮,所述第二破碎辊(6)的一端套设有第二齿轮,且第二齿轮啮合与第一齿轮啮合连接。

5.根据权利要求1所述的一种用于园林枝叶粉碎机的粉碎装置,其特征在于:所述转动轮(8)的截面设置为椭圆形,所述转动轮(8)的数量共有两组,且两组所述转动轮(8)转动轮以筛网(7)的垂直中线对称设置。

6.根据权利要求1所述的一种用于园林枝叶粉碎机的粉碎装置,其特征在于:所述外壳(1)内壁靠近箱体(10)的一侧开设有进风口,且进风口内壁安装有滤网,所述气泵(9)的输出端连接有送风管,且送风管接通箱体(10) 内部。

7.根据权利要求1所述的一种用于园林枝叶粉碎机的粉碎装置,其特征在于:所述外壳(1)内壁位于挡板(4)的下方安装有电动推杆,且电动推杆的输出端连接有隔板,所述外壳(1)内壁的底端设置有下料口,所述外壳(1)的顶端开设有进料口(2)。
