专利号: 2021222015118
申请人: 袁马莲
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

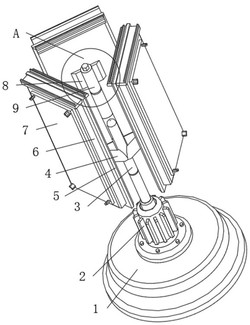

1.一种旋转式广告设计用展示牌,其特征在于:包括支座(1)、减速电机(2)、主轴(3)、叉轴(4)、牌体(5)、牌框(6)和透明框(7),所述支座(1)的上端中心位置处固定安装有减速电机(2),所述减速电机(2)的输出端固定安装有主轴(3),所述主轴(3)的上端外部外壁四周一体成型有若干处叉轴(4),所述主轴(3)的上端外部四周设有若干处牌体(5),所述牌体(5)的一侧上端开设有穿槽(12),所述穿槽(12)的内部嵌合连接有挡板(13),所述挡板(13)的上端两侧分别固定连接有前挡条(14)和后挡条(15),所述牌体(5)的一侧表面固定连接有牌框(6),所述牌框(6)的上端开设有投放口(18),所述牌体(5)的一侧表面位于牌框(6)的内部固定连接有扣板(19),所述牌框(6)的一侧表面开设有嵌槽(16),所述嵌槽(16)的内部嵌合连接有透明框(7),所述透明框(7)的一侧表面四角处均固定连接有角钮(17)。

2.根据权利要求1所述的一种旋转式广告设计用展示牌,其特征在于:所述叉轴(4)的上端固定连接有棱轴(10),所述牌体(5)的另一侧表面固定连接有背板(8),所述背板(8)的一侧固定连接有套筒(9),所述套筒(9)的内部开设有棱孔(11),所述棱孔(11)与棱轴(10)相互插合。

3.根据权利要求1所述的一种旋转式广告设计用展示牌,其特征在于:所述挡板(13)与牌体(5)相互垂直且底端与投放口(18)的上端相互贴合,所述前挡条(14)和后挡条(15)均与挡板(13)相互垂直。

4.根据权利要求1所述的一种旋转式广告设计用展示牌,其特征在于:所述透明框(7)与扣板(19)相互套合。

5.根据权利要求4所述的一种旋转式广告设计用展示牌,其特征在于:所述扣板(19)的内壁四周固定连接有框垫(20)且框垫(20)为橡胶构件。

6.根据权利要求1所述的一种旋转式广告设计用展示牌,其特征在于:所述穿槽(12)与嵌槽(16)均为方形结构。

7.根据权利要求1所述的一种旋转式广告设计用展示牌,其特征在于:所述角钮(17)为弧形结构且外表面一体成型有若干处防滑纹。
