专利号: 2021222032429
申请人: 李丹苗
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

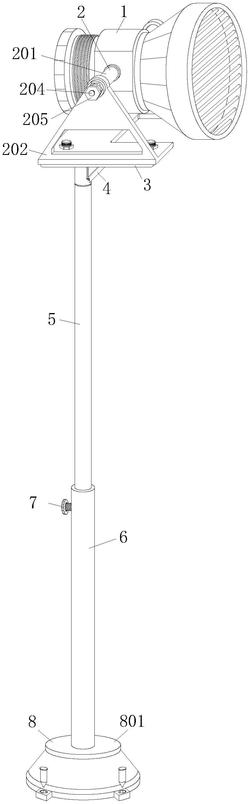

1.建筑工程施工用多角度探照灯,包括探照灯本体(1),其特征在于:所述探照灯本体(1)的外端设有角度调节机构(2),所述角度调节机构(2)包括支柱(201)、支板(202)、卡板(203)、连接轴(204)与卡套(205),所述支柱(201)设有两个,两个所述支柱(201)对称固定连接于所述探照灯本体(1)的外端,所述支柱(201)与所述支板(202)之间转动连接,所述卡板(203)固定连接于所述支柱(201)的外端,所述卡板(203)转动连接于所述支板(202)的内壁中,所述连接轴(204)固定连接于所述卡板(203)的另一侧,所述卡套(205)滑动连接于所述连接轴(204)的外端,所述卡套(205)与所述支板(202)之间滑动连接,且所述卡板(203)与所述卡套(205)的内部截面为正十二边形。

2.根据权利要求1所述的建筑工程施工用多角度探照灯,其特征在于:所述支板(202)的底端固定连接有抵板(3),所述支板(202)与所述抵板(3)均为U形。

3.根据权利要求2所述的建筑工程施工用多角度探照灯,其特征在于:所述抵板(3)的底端设有稳定机构(4),所述稳定机构(4)包括卡柱(401)、连接板(402)、套柱(403)、连接柱(404)、卡槽(405)与转动柱(406),所述卡柱(401)与所述连接板(402)均固定连接于抵板(3)的底端,所述套柱(403)固定连接于所述连接柱(404)的顶端,且所述卡柱(401)卡接于所述套柱(403)的内腔中,所述卡槽(405)开设于所述连接柱(404)的内腔中,所述转动柱(406)转动连接于所述卡槽(405)的内腔中。

4.根据权利要求3所述的建筑工程施工用多角度探照灯,其特征在于:所述稳定机构(4)还包括一级固定轴(407)与二级固定轴(408),所述一级固定轴(407)插接于所述卡柱(401)与所述套柱(403)的内腔中,所述二级固定轴(408)插接于所述连接板(402)与所述转动柱(406)的内腔中。

5.根据权利要求3所述的建筑工程施工用多角度探照灯,其特征在于:所述连接柱(404)的底端固定连接有滑柱(5),所述滑柱(5)的外端滑动连接有支撑柱(6),所述支撑柱(6)的内壁中螺纹连接有紧定螺栓(7)。

6.根据权利要求5所述的建筑工程施工用多角度探照灯,其特征在于:所述支撑柱(6)的底端设有支撑机构(8),所述支撑机构(8)包括底座(801),所述底座(801)固定连接于所述支撑柱(6)的底端,且所述底座(801)为圆台形。

7.根据权利要求6所述的建筑工程施工用多角度探照灯,其特征在于:所述支撑机构(8)还包括支撑块(802)与固定卡钉(803),所述支撑块(802)设有四个,四个所述支撑块(802)固定连接于所述底座(801)的外端。
