专利号: 2021222093719
申请人: 占西西
专利类型:实用新型
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-12-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

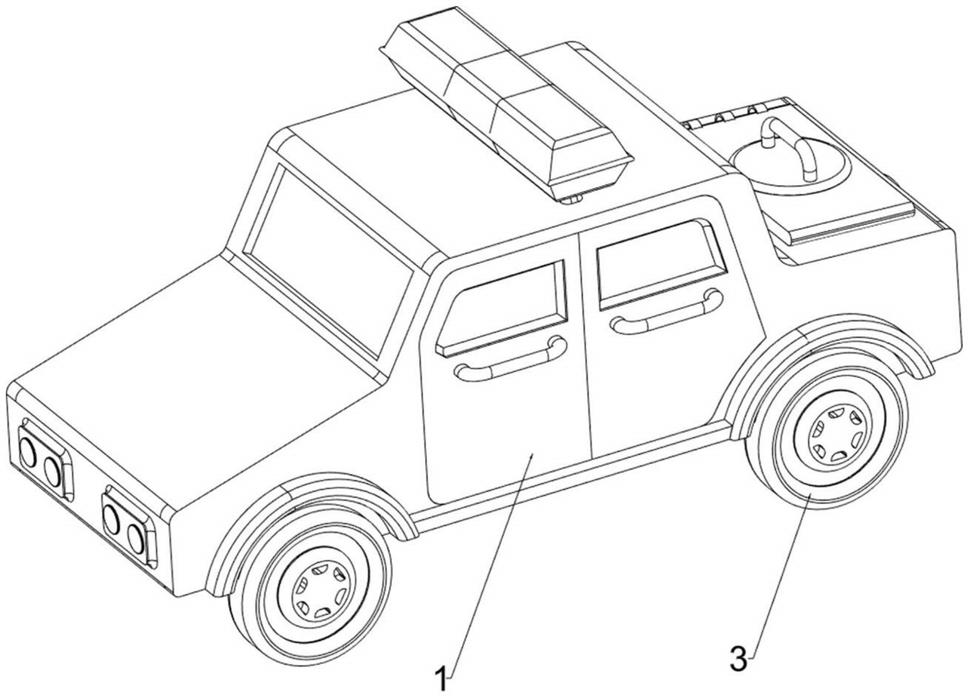

1.一种儿童用互动玩具车,其特征是,包括有底板(1)、第一支撑柱(2)、滚轮(3)、双轴马达(4)、锥齿轮组(5)、导向环(6)、挡板(7)、把手(8)、第二支撑柱(9)、直齿条(10)、限位架(11)、手电筒(12)、推料架(13)、第三支撑柱(14)、第一转轴(15)、传动组件(16)、直齿轮(17)和伸缩组件(18),底板(1)底部前后两侧均转动式设有第一支撑柱(2),两根第一支撑柱(2)左右两端均设有滚轮(3),底板(1)底部中间安装有双轴马达(4),双轴马达(4)的输出轴前后两端与第一支撑柱(2)之间均设有锥齿轮组(5),锥齿轮组(5)由两个锥齿轮构成,底板(1)上后部左侧均匀设有导向环(6),导向环(6)的数量为三个,三个导向环(6)之间转动式设有挡板(7),挡板(7)与底板(1)接触配合,挡板(7)中部设有把手(8),底板(1)前部内侧横向对称设有第二支撑柱(9),两根第二支撑柱(9)内侧均滑动式设有直齿条(10),底板(1)前部内侧设有限位架(11),限位架(11)前部均匀设有手电筒(12),手电筒(12)的数量为四个,限位架(11)后侧滑动式设有推料架(13),推料架(13)两侧分别均与直齿条(10)和手电筒(12)接触配合,底板(1)内侧底部横向对称设有第三支撑柱(14),两根第三支撑柱(14)上均转动式设有第一转轴(15),两根第一转轴(15)外侧均与前侧的滚轮(3)之间连接有传动组件(16),传动组件(16)由两个皮带轮和皮带组成,一个皮带轮设在第一转轴(15)上部,另一个皮带轮设在滚轮(3)上,皮带绕在两个皮带轮之间,两根第一转轴(15)内端均设有两根伸缩组件(18),同侧的两根伸缩组件(18)之间转动式设有直齿轮(17),直齿轮(17)与直齿条(10)啮合。

2.按照权利要求1所述的一种儿童用互动玩具车,其特征是,伸缩组件(18)由伸缩杆和弹簧组成。

3.按照权利要求1所述的一种儿童用互动玩具车,其特征是,滚轮(3)的数量为四个。

4.按照权利要求1所述的一种儿童用互动玩具车,其特征是,手电筒(12)呈现喇叭形状。

5.按照权利要求1所述的一种儿童用互动玩具车,其特征是,底板(1)后壁设有按钮,可以启动双轴马达(4)。

6.按照权利要求1所述的一种儿童用互动玩具车,其特征是,底板(1)左右两侧对称转动式设有门。
