专利号: 2021222155861
申请人: 桂菲
专利类型:其他
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2023-09-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

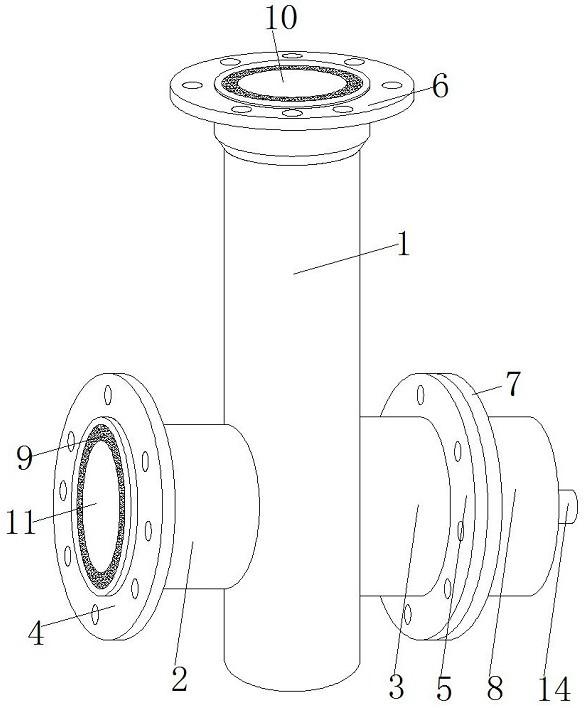

1.一种砂浆泵,包括通管主体(1)、外夹型连接件(17)和内套型连接件(18),其特征在于:所述通管主体(1)的顶端安装有三号连接法兰(6),所述通管主体(1)的顶端开设有出料口(10),所述通管主体(1)的一侧安装有进料管(2),所述通管主体(1)的内壁连接有耐用橡胶内衬(9),所述进料管(2)的外壁安装有一号连接法兰(4),所述进料管(2)的一侧开设有进料口(11),所述通管主体(1)远离进料管(2)的一侧安装有安装管(3),所述安装管(3)的外壁连接有二号连接法兰(5),所述二号连接法兰(5)的一侧连接有四号连接法兰(7),所述四号连接法兰(7)的内壁连接有连接管(8),所述安装管(3)的内部安装有轴套(13),所述轴套(13)的内部连接有转动轴(14),所述转动轴(14)的一端安装有转动叶轮(12),所述连接管(8)的内部安装有固定套(15),所述转动轴(14)的一端连接有转动轴连接件(16)。

2.根据权利要求1所述的一种砂浆泵,其特征在于:所述外夹型连接件(17)和内套型连接件(18)的一侧均安装有定位杆(20),所述外夹型连接件(17)的一侧连接有夹杆(19),所述内套型连接件(18)的一侧连接有套管(23),所述套管(23)的外壁开设有螺杆固定口(22),所述套管(23)的一侧开设有安装口(21)。

3.根据权利要求1所述的一种砂浆泵,其特征在于:所述转动轴连接件(16)的一侧开设有与定位杆(20)相匹配的连接槽,所述连接槽的内壁与定位杆(20)的外壁相契合。

4.根据权利要求1所述的一种砂浆泵,其特征在于:所述二号连接法兰(5)与四号连接法兰(7)通过固定螺杆可拆卸连接,所述二号连接法兰(5)和四号连接法兰(7)的一侧均开设有与固定螺杆相匹配的螺纹孔,所述螺纹孔的内壁与固定螺杆的外相契合。

5.根据权利要求1所述的一种砂浆泵,其特征在于:所述轴套(13)的一侧开设有与转动轴(14)相匹配的固定槽,所述固定槽的内壁与转动轴(14)的外壁相契合。

6.根据权利要求1所述的一种砂浆泵,其特征在于:所述固定套(15)的一侧开设有与转动轴(14)相匹配的连接腔,所述连接腔的内壁与转动轴(14)的外壁相契合。

7.根据权利要求1所述的一种砂浆泵,其特征在于:所述连接管(8)的一侧开设有与固定套(15)相匹配的安装腔,所述安装腔的内壁与固定套(15)的外壁相契合。

8.根据权利要求1所述的一种砂浆泵,其特征在于:所述安装管(3)的内壁开设有与耐用橡胶内衬(9)相匹配的安装槽,安装槽的内壁与耐用橡胶内衬(9)的外壁相契合。
